Модернизация электронного счётчика ADP2/T: подключение к «Квоте» или замена платы управления

Электронный счётчик ADP2/T применяется в колонках ADAST и может работать на один или два поста в режимах MONO, DUO и DUPLEX. В его характеристиках указаны питание 230 В, производительность до 680 л/мин, интерфейс RS-485 и импульсатор с выходами Open Collector +5 В. При модернизации важно не предполагать заранее, что счётчик и контроллер смогут обмениваться данными: схему подключения определяют инженеры Гарвекс после осмотра колонки или изучения паспорта и фотографий платы.

Что именно модернизируют

ADP2/T — электронный счётчик, в котором предусмотрены RS-485 и протоколы EasyCall, DART, Pumalan, Nara и IFSF. Также у него есть история ошибок, контроль открытия крышки и внутренний контроль отсоса паров. Наличие интерфейса RS-485 само по себе не означает, что счётчик можно подключить к любому контроллеру по этому интерфейсу: совместимость конкретного протокола EasyCall с «Квотой» не подтверждена.

В общих чертах есть два пути:

1. Прямое подключение: «Квота» получает импульсы счётчика и управляет исполнительными устройствами через реле.
2. Замена платы управления: вместо имеющейся электроники устанавливают плату управления ТРК Гарвекс, которую подбирают под колонку.

В обоих вариантах решение зависит от фактического исполнения оборудования, состояния платы и доступных сигналов. Не следует начинать монтаж, исходя только из названия модели счётчика или наличия разъёма RS-485.

Прямое подключение: импульсы и реле

При прямом подключении контроллер считает импульсы генератора и по заданному коэффициенту определяет объём выдачи. Он управляет насосом и клапаном через свои реле, а также учитывает сигнал датчика пистолета. Протоколы связи в этой схеме не используются: нужны линии от импульсного выхода, пускателя насоса, клапанов и датчика пистолета.

У ADP2/T указан двух- или трёхканальный импульсатор Open Collector +5 В. Это основание для проверки возможности съёма импульсов, но не гарантия готового подключения: необходимо оценить электрические характеристики и схему конкретной колонки. Также нужно понять, какие сигналы останутся под управлением существующей электроники, а какие потребуется подключить к контроллеру.

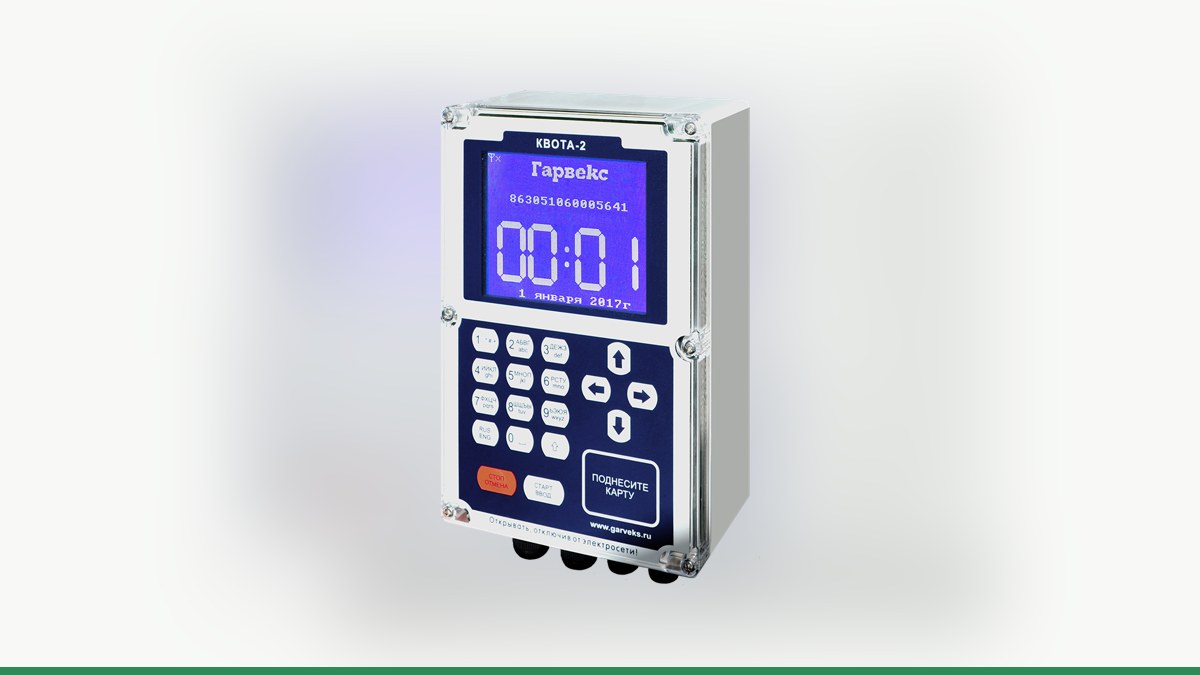

Для прямого управления есть ограничения по числу постов: на один контроллер «Квота-2» или «Квота-3» можно подключить один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Подробности о контроллерах можно посмотреть на страницах контроллера Квота-2 и контроллера Квота-3.

Управление по RS-485 и замена платы

При управлении по RS-485 у колонки остаётся своя электроника: она считает литры, а контроллер разрешает налив, задаёт дозу и получает результат. Этот способ отличается от прямого подключения, где «Квота» считает импульсы и управляет исполнительными устройствами. Протоколы этих способов не взаимозаменяемы.

У ADP2/T есть RS-485 и протокол EasyCall, однако возможность связи по EasyCall с контроллером «Квота» не подтверждена. Инженеры Гарвекс проверяют её по модели платы и документации. До такой проверки нельзя рассчитывать на управление колонкой через RS-485 или менять настройки протокола наугад.

Если имеющаяся электроника не подходит для выбранной схемы или её состояние не позволяет использовать её дальше, можно рассмотреть замену платы управления. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор выполняют после осмотра; описание есть на странице платы управления ТРК Гарвекс.

Как подключить и настроить учёт

Работы стоит начинать с идентификации оборудования, а не с пробного подключения проводов.

1. Соберите данные о колонке. Сфотографируйте шильдик, общий вид электроники и плату так, чтобы были видны маркировки и разъёмы. Уточните, сколько постов используется и как организовано управление насосом и клапанами.
2. Передайте материалы инженерам Гарвекс. По фотографиям и паспорту специалисты оценят доступные варианты: импульсный вход, RS-485 или замену платы. Итоговая схема зависит от осмотра конкретной колонки.
3. Согласуйте способ подключения. При прямой схеме проверяют импульсный сигнал и подключения реле. При RS-485 отдельно выясняют совместимость протокола. Для замены платы подбирают решение под конструкцию и электронику колонки.
4. Настройте пост в «Квоте». В зависимости от выбранной схемы задают тип поста, коэффициент импульсов и параметры управления исполнительными устройствами либо адрес по RS-485. Настройку выполняют по согласованной схеме подключения.
5. Проверьте налив. После монтажа проводят пробный налив в мерник и при необходимости корректируют коэффициент. Затем проверяют, что данные о заправках передаются в систему учёта.
6. При необходимости подключите облачный сервис. В связке «Квота + колонка» сервис АЗС-Онлайн помогает вести лимиты, авторизацию пользователей, отчёты и контроль резервуаров. Подробнее — на странице сервиса АЗС-Онлайн.

Монтаж и обслуживание оборудования ADAST допускаются только для обученного персонала; колонку нельзя устанавливать во взрывоопасной зоне. После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Как выбрать вариант

Прямое подключение может подойти, если импульсный выход ADP2/T и исполнительные цепи можно корректно подключить к контроллеру. RS-485 стоит рассматривать только после подтверждения совместимости протокола. Если существующая электроника не подходит, инженеры оценят возможность замены платы управления.

Для первичной оценки отправьте инженерам Гарвекс фото шильдика и платы колонки, а также паспорт оборудования, если он есть. Это поможет определить, какой вариант модернизации стоит рассматривать для вашей мини-АЗС, КАЗС, МАЗС или ведомственной заправки.
