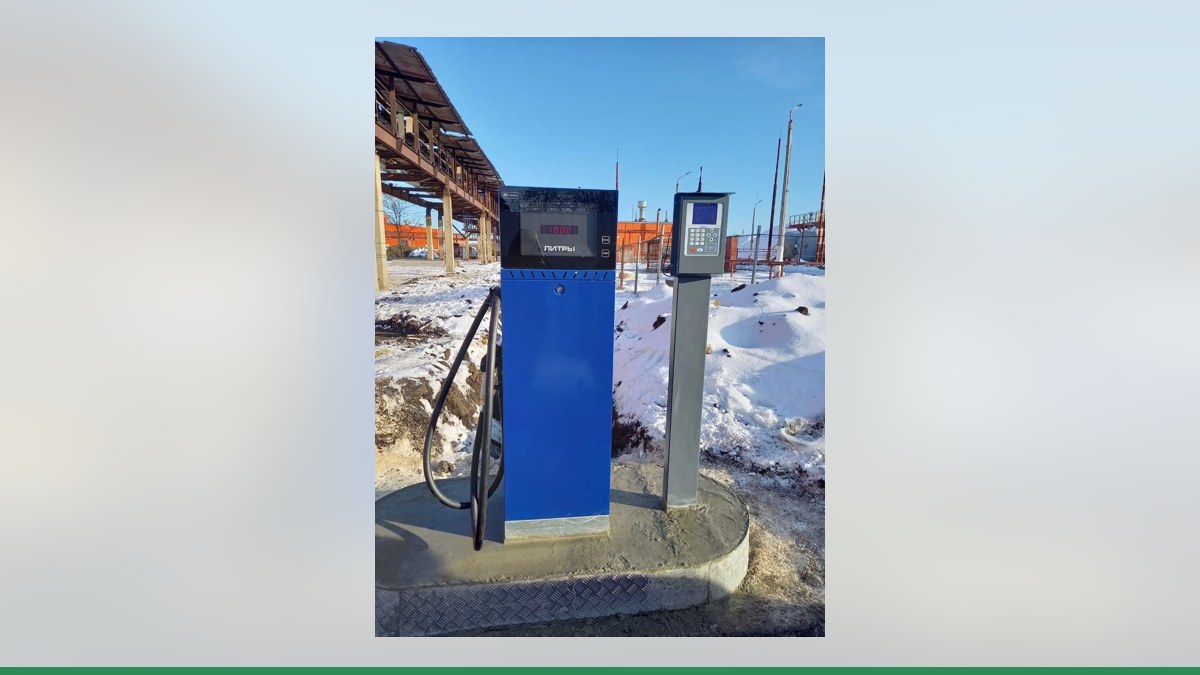

ТРК Wayne в составе КАЗС и МАЗС: автоматизация выдачи и учёта топлива

Колонки Wayne (Dresser Wayne) встречаются на многих контейнерных и модульных АЗС, построенных в 2000–2010-х годах. Их гидравлика и механика остаются работоспособными, но штатная электроника — вычислители X2000, X2003 или модули iGEM — рассчитана на связь с «большой» АЗС по протоколу DART. При попытке интегрировать такую колонку в автономную систему КАЗС или МАЗС владелец сталкивается с двумя вопросами: как заставить колонку выдавать топливо без оператора и как передать данные об отпуске в облачный учёт. Оба решаются подключением контроллера «Квота» от «Гарвекс». Рассмотрим реалистичные варианты такой автоматизации — без мифов о полной совместимости и без гарантий, которые может дать только осмотр оборудования на месте.

Что представляет собой ТРК Wayne с точки зрения механика

Колонки Wayne — это, прежде всего, проверенная гидравлика. Внутри корпуса установлены насос, поршневой или иной счётчик, электромагнитные клапаны и импульсный датчик. В моделях с вычислителем X2000 или X2003 управление происходит через плату вычислителя, к которой подключены датчик положения пистолета, дисплеи и пускатель насоса. В сериях Global, Ovation, Vista и Helix 6000 ту же роль выполняет модуль iGEM (Intelligent Global Electronics Module), установленный в головке колонки.

Связь с внешней системой у этих колонок реализована через последовательный интерфейс: основной протокол — DART поверх RS-485 (скорость 9600 бод). У X2000 возможен вариант с токовой петлёй, выбор переключателем на плате. Модуль iGEM более гибкий: он поддерживает DART, IFSF LON и ряд других протоколов, включая токовые петли, ATCL и Nuovo Pignone. Но вся эта сложность не нужна, если мы ставим задачу сделать из Wayne простой «наливной автомат» с учётом по импульсам.

Важно: контроллер «Квота» не имеет подтверждённой поддержки протокола DART. Возможность обмена по RS-485 с родной электроникой Wayne может быть проверена только инженерами «Гарвекс» после осмотра конкретной платы и вычислителя. На практике для КАЗС и МАЗС применяют другие, более надёжные схемы.

Автоматизация КАЗС и МАЗС с колонками Wayne

Владельцу мини-АЗС нужен учёт по картам, лимиты на водителей, контроль резервуаров и удалённый мониторинг. Контроллеры «Квота» (Квота-2 или Квота-3) вместе с облачным сервисом АЗС-Онлайн закрывают эти задачи. Для колонки Wayne есть два рабочих пути, причём один из них не требует вмешательства в заводскую электронику.

Прямое подключение — когда протоколы не нужны

Если внутри колонки есть импульсный датчик («пульсер»), доступен пускатель насоса и клапаны, контроллер может управлять колонкой напрямую, без «понимания» протоколов Wayne. Для этого Квота использует свои реле и счётчик импульсов. В настройке задаётся коэффициент «импульсов на литр», тип контакта датчика пистолета (нормально замкнутый или нормально разомкнутый), и контроллер сам включает насос, открывает клапан и останавливает налив, когда доза выбрана или импульсы пропали.

Особенности прямого подключения на Квота-2 и Квота-3:

Этот метод подходит для колонок, где вычислитель X2000 или модуль iGEM неисправен, устарел или не нужен для работы. Квота становится «мозгом» колонки. Гидравлика остаётся родной (насос, счётчик, клапаны), а электронная часть полностью замещается контроллером и при необходимости — платой управления ТРК «Гарвекс».

Важно: при любом отключении штатного вычислителя и подключении стороннего контроллера напрямую к измерительной системе колонки требуется поверка. Уточните этот момент у инженеров «Гарвекс».

Замена платы управления — для полной совместимости

Если родная электроника колонки (вычислитель или блок индикации) не может быть отключена без потери функциональности, либо если импульсный датчик встроен внутрь вычислителя, применяется второй путь: вместо оригинальной платы устанавливается плата управления ТРК «Гарвекс». Это фирменное изделие, которое управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Оно настраивается через меню и по Wi-Fi.

В этой конфигурации колонка Wayne теряет «родной интеллект», но приобретает полную совместимость с контроллерами «Квота» — дальше работает прямое подключение по импульсам, описанное выше. Замена платы требует доступа к гидравлическому блоку и умения монтировать электронику, поэтому решение о такой замене принимается только после осмотра колонки инженером «Гарвекс».

RS-485 — когда родная электроника остаётся

Третий, самый «изящный» вариант — оставить вычислитель или iGEM в работе и подключить «Квоту» к нему по RS-485. По этому протоколу Квота разрешает налив, задаёт дозу и получает результат. Так реализовано взаимодействие с колонками, имеющими электронику «Топаз», и с собственным постом Квота-Р.

Однако для Wayne этот путь — не стандартное решение. Возможность связи по DART (RS-485) с контроллером «Квота» не подтверждена производителем. Инженеры «Гарвекс» могут проверить совместимость по модели платы и версии прошивки вычислителя, но гарантий совместимости нет. На практике для КАЗС чаще выбирают прямые схемы — они надёжнее и не зависят от экзотических протоколов.

Как подключить и настроить учёт по шагам

Процесс внедрения для колонки Wayne стандартный для «Гарвекс» и укладывается в пять этапов. Эти шаги одинаковы для прямого подключения и для замены платы.

1. Пришлите фото шильдика и платы колонки. Инженеры «Гарвекс» определят, какой именно вычислитель (X2000, X2003 или iGEM) стоит на колонке, есть ли доступ к импульсному датчику и можно ли применить прямое подключение. Крупным планом сфотографируйте плату внутри головки колонки и шильдик с моделью — это сэкономит время на выезде.

2. Настройте пост в контроллере «Квота». Для прямого подключения задаётся тип поста, коэффициент импульсов на литр, настройки насоса и клапана, конфигурация датчика пистолета. Если решено работать по RS-485 (с родной электроникой Wayne), устанавливается адрес поста на линии.

3. Проведите пробный налив в мерник. Это обязательная процедура: наливайте дозу 5–10 литров, сравнивайте показания контроллера с мерником и корректируйте коэффициент импульсов. Точность учёта зависит от правильности этого шага.

4. Подключите связь и проверьте передачу данных. Контроллер передаёт заправки в облачный сервис АЗС-Онлайн через GSM-модуль (SIM-карта) или проводную сеть. Если связь пропадает, заправки хранятся в памяти контроллера (8192 операции у Квота-2, больше у Квота-3) и отправляются позже.

5. Заведите водителей, карты и лимиты в АЗС-Онлайн. Облачный сервис позволяет назначать лимиты топлива на водителя или группу, авторизоваться по картам или пин-кодам, удалённо запускать колонку, вести контроль резервуаров и интегрироваться с 1С.

Вывод: когда Wayne на КАЗС — это не проблема

Колонка Wayne — добротное оборудование, которое при грамотном подходе работает в составе мини-АЗС или ведомственной заправки не хуже современной «Невы». Главное — не пытаться «договориться» со штатной электроникой через протоколы, а либо подключиться к ней напрямую по импульсам, либо заменить плату управления на совместимую.

Оба варианта требуют оценки специалистов. Чтобы не гадать, подходит ли ваша модель Wayne под автоматизацию, отправьте инженерам «Гарвекс» фото шильдика и платы колонки — они подберут схему подключения и скажут, нужна ли поверка после вмешательства в учёт.
