Модернизация пульта управления 2П2: прямое подключение к «Квоте» или замена электроники

Пульт управления 2П2 рассчитан на два места выдачи: с ним работают две ТРК NOVA 2101.21(S) или одна 2102.21(S). В зависимости от исполнения доступны литровый и денежный режимы заказа, цены по пистолетам, суммарные и сменные счётчики. Информация выводится на двухстрочный ЖК-дисплей. Если требуется автоматизировать учёт топлива, важно сначала разобраться, какую задачу должен решать новый контроллер и как устроена электроника конкретной колонки.

Модернизация пульта управления 2П2 не сводится к подключению одного кабеля. Возможны два основных варианта: прямое подключение контроллера «Квота» к элементам колонки или замена её платы управления. Какой способ подойдёт, инженеры Гарвекс определяют после осмотра оборудования или по паспорту и фотографиям платы.

Что учитывать при модернизации 2П2

Пульт — часть системы управления выдачей, но его наличие само по себе не подтверждает совместимость колонки с новым контроллером. На объекте нужно уточнить, какая модель ТРК установлена, какие места выдачи задействованы, какая плата стоит внутри и какие элементы подключены к ней.

В серии, к которой относится 2П2, встречаются колонки с разным числом пистолетов и мест выдачи. Поэтому сначала сопоставляют фактическую конфигурацию с назначением пульта: две ТРК 2101.21(S) или одна 2102.21(S). Затем проверяют, можно ли сохранить штатную электронику, или для автоматизации учёта потребуется заменить плату.

Для выбора схемы пригодятся:

• фото шильдика колонки и установленной платы;
• паспорт или доступная документация на оборудование;
• сведения о числе постов и пистолетов;
• описание того, как сейчас выполняются запуск и учёт выдачи.

По фотографиям инженеры могут предварительно оценить оборудование, но окончательное решение зависит от схемы подключения конкретной колонки.

Два варианта подключения к «Квоте»

Прямое подключение

При прямом подключении протоколы связи не используются. Контроллер учитывает импульсы от генератора в измерителе объёма, управляет пускателем насоса и клапанами через реле, а также получает сигнал от датчика положения пистолета. Для такой схемы важны доступность нужных цепей и соответствие оборудования конфигурации контроллера.

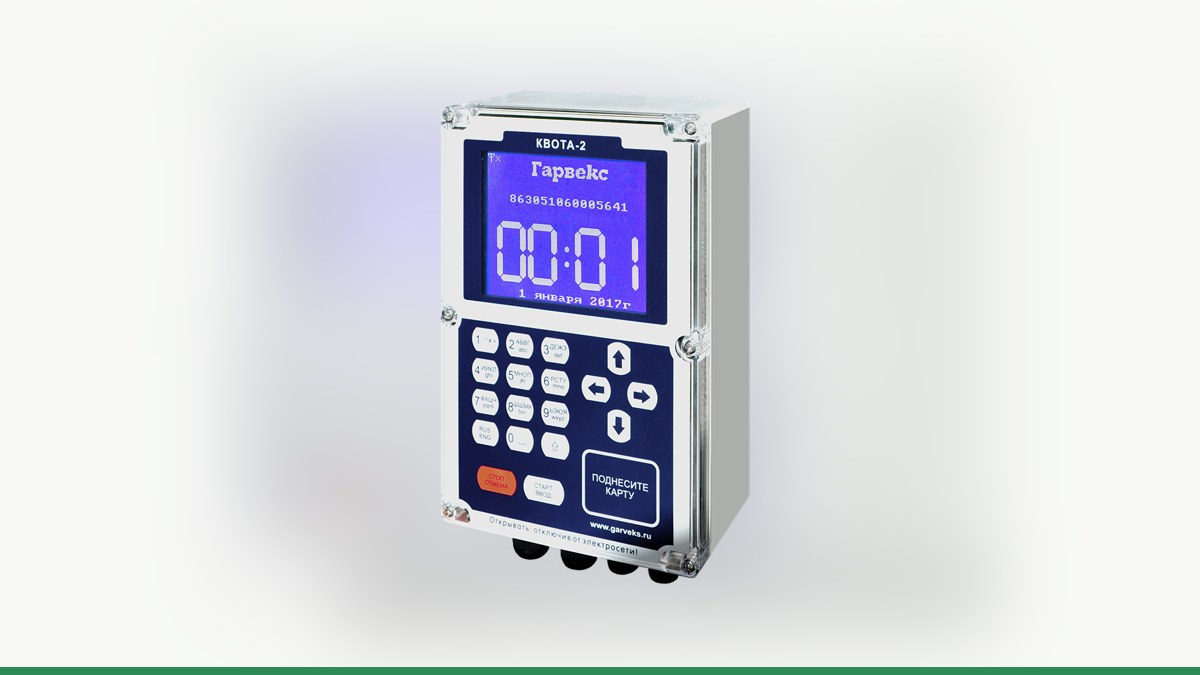

Это не означает, что к любой колонке с 2П2 можно подключить «Квоту» по одной типовой схеме. В частности, нужно установить, как подключены насос, клапан, датчик и генератор импульсов, и определить конфигурацию постов. Подбор контроллера, например контроллера Квота-2, также зависит от оборудования и числа мест выдачи.

Замена платы управления

Если штатная электроника не подходит для выбранной схемы учёта, рассматривают замену платы управления ТРК. Плата Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Возможность установки и перечень необходимых подключений определяют после осмотра ТРК.

Замена платы — это не просто установка нового компонента вместо старого: важно согласовать её с датчиком, измерителем объёма и исполнительными устройствами конкретной колонки. Подробнее о назначении оборудования — на странице платы управления ТРК Гарвекс.

Что известно о связи по RS-485

Для колонок «Славутич» в описании указано, что контроллер связывается с управляющим терминалом по RS-485 через протокол Dlink2. Это не подтверждает совместимость Dlink2 с контроллером «Квота». Возможность управления колонкой по RS-485 проверяют инженеры Гарвекс по модели и документации её платы.

Важно не смешивать способы подключения. При прямом подключении протоколы не применяются: нужны цепи импульсов и реле. RS-485 относится к управлению колонкой с собственной электроникой, если для неё подтверждена совместимость. Наличие интерфейса RS-485 само по себе не означает, что протоколы разных производителей взаимозаменяемы.

Как подключить и настроить учёт

1. Соберите сведения о колонке. Найдите шильдик, подготовьте паспорт и сделайте фотографии платы и подключений.
2. Передайте материалы инженерам Гарвекс. По ним предварительно оценят возможную схему. Если данных недостаточно, потребуется осмотр колонки.
3. Выберите способ модернизации. Инженеры определят, можно ли подключить «Квоту» напрямую, подходит ли управление по RS-485 или целесообразна замена платы.
4. Настройте пост и проверьте работу. Для прямого подключения задают параметры импульсного учёта и управления насосом, клапаном и датчиком пистолета. Для RS-485 настраивают адрес согласно выбранной схеме.
5. Выполните пробный налив в мерник. Проверяют, что контроллер учитывает выдачу корректно, и при необходимости корректируют коэффициент импульсов.
6. Проверьте передачу данных. Если объект подключён к облачному сервису, убедитесь, что заправки поступают в сервис АЗС-Онлайн.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Какой вариант выбрать

Если штатная электроника позволяет корректно подключить импульсный выход и цепи управления, рассматривают прямую схему. Если нужные сигналы недоступны или электроника не подходит для выбранной системы учёта, инженеры оценивают замену платы. А связь по RS-485 рассматривают только после проверки протокола конкретной платы — совместимость с Dlink2 заранее не предполагают.

Чтобы подобрать схему модернизации пульта 2П2, отправьте инженерам Гарвекс фото шильдика и платы колонки, а также укажите, сколько постов и пистолетов используется. По этим данным можно определить, какие варианты подключения стоит рассматривать для вашего оборудования.
