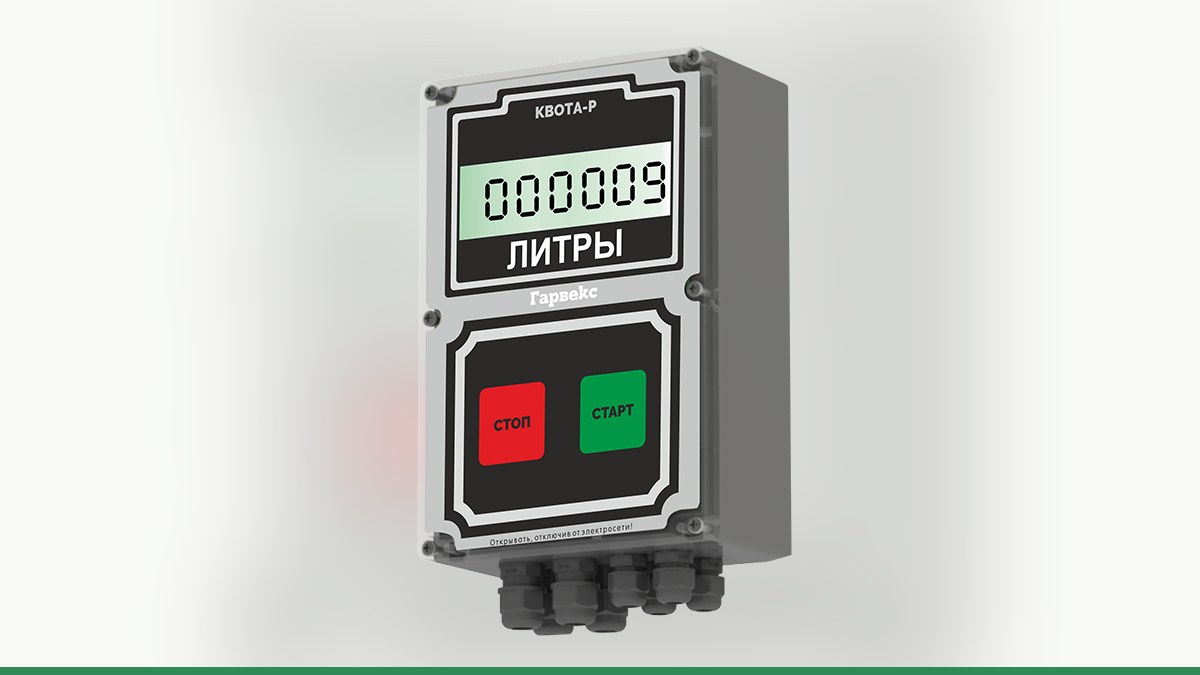

УТЭД до 400 л/мин: прямое подключение к «Квоте» или замена платы управления

Установки до 400 л/мин используют для заправки больших баков и налива топлива в тару от 200 л. УТЭД может иметь один или два раздаточных поста; в составе установки предусмотрены контроллер КУП, измерительный узел, электромагнитный клапан, рукав и раздаточный кран. Если нужно подключить такую колонку к учёту на базе «Квоты», есть два основных пути: передавать контроллеру импульсы и управлять исполнительными устройствами напрямую либо заменить электронику колонки. Подходящую схему выбирают после осмотра оборудования или изучения паспорта и фотографий платы.

С чего начать модернизацию УТЭД

У высокопроизводительной установки важно оценить не только наличие связи или свободных контактов. Нужно понять, как устроены посты, откуда снимается сигнал измерителя, чем запускается насос и как управляются клапаны. Для УТЭД в документации указаны преобразователь ППО-40-0,6 с УСС-Б-25, электромагнитный клапан КО(КЭГ) или СЕНС, а также рукав ND 38C с краном ZVF 40.1. Фактическая комплектация конкретной колонки может потребовать отдельной проверки.

До выбора способа подключения соберите сведения об установке:

• сфотографируйте шильдик и плату управления;
• уточните, один или два поста нужно подключить;
• зафиксируйте, какая электроника установлена и какие сигналы от неё доступны;
• проверьте по документации, как включаются насос и клапаны;
• подготовьте паспорт или электрическую схему, если они сохранились.

По этим данным инженеры Гарвекс оценивают возможный вариант подключения. Наличие RS-485 или знакомого названия протокола само по себе не означает, что колонка будет совместима с контроллером «Квота».

Два варианта: подключение или замена платы

При прямом подключении контроллер получает импульсы с датчика измерителя и управляет насосом через пускатель и клапанами через реле. При замене платы управления электронику колонки заменяют на плату управления ТРК Гарвекс. Какой вариант подходит УТЭД, определяют по её фактическому исполнению.

В режиме прямого подключения протоколы связи с электроникой колонки не используются: нужны провода от генератора импульсов, пускателя, клапанов и датчика пистолета. У контроллеров есть ограничения на число постов прямого подключения и конфигурацию счётчиков; поэтому схему для одного или двух постов необходимо согласовать заранее. Подробнее о модели можно прочитать на странице контроллера Квота-3.

RS-485 — другой способ: у колонки остаётся собственная электроника, которая ведёт измерение. Например, для отдельных исполнений Ливенка-М и Ливенка-РВ указан протокол Modbus RTU, но совместимость такой электроники с «Квотой» не подтверждена автоматически. Её проверяют инженеры Гарвекс по модели платы. Нельзя считать протоколы разных производителей взаимозаменяемыми только потому, что у оборудования есть интерфейс RS-485.

Если электронный блок устарел или не подходит для нужной схемы учёта, можно рассмотреть замену на плату управления ТРК Гарвекс. Это не означает, что плата подойдёт без предварительной оценки: решение принимают по осмотру колонки и её электроники.

Как выбрать между прямым подключением и заменой

Прямое подключение позволяет оставить электронику колонки в работе, если доступны необходимые сигналы и исполнительные цепи. Замена платы может быть вариантом, если текущая электроника не подходит для автоматизации или её состояние не позволяет использовать нужную схему. В обоих случаях важно проверить, как будут учитываться все посты, и не подменять проверку совместимости предположением.

Для установки с двумя постами отдельно уточняют, какая конфигурация управления потребуется каждому из них. Возможности контроллера зависят от выбранного способа: прямое подключение использует импульсы и реле, а RS-485 — связь с электроникой самой колонки. Эти варианты не следует смешивать при составлении схемы.

Как подключить и настроить учёт

1. Передайте данные об установке. Отправьте инженерам Гарвекс фото шильдика и платы управления. Если есть паспорт или электрическая схема, приложите их.
2. Согласуйте вариант подключения. Инженеры оценивают, можно ли использовать прямое подключение, проверить связь по RS-485 или целесообразно заменить плату. Схему нельзя считать утверждённой до этой проверки.
3. Настройте пост в «Квоте». Для прямого подключения задают тип поста, коэффициент импульсов, насос, клапан и датчик пистолета. Для управления по RS-485 требуется подтверждённая совместимость и настройки согласно согласованной схеме.
4. Проведите пробный налив. Результат проверяют в мернике; если необходимо, корректируют коэффициент импульсов. Для установки с несколькими постами проверяют работу каждого подключённого поста.
5. Проверьте передачу данных. Если используется облачный учёт, убедитесь, что заправки поступают в сервис АЗС-Онлайн.

После вмешательства в электронику колонки, влияющей на учёт, нужна поверка — уточните у инженеров Гарвекс. Контроллер не проводит поверку самостоятельно.

Итог

Для модернизации УТЭД до 400 л/мин рассматривают прямое подключение к «Квоте» и замену платы управления. Связь по RS-485 возможна только при подтверждённой совместимости установленной электроники; само наличие интерфейса её не гарантирует. Чтобы подобрать решение для конкретной колонки, отправьте инженерам Гарвекс фото шильдика и платы управления, а также имеющиеся документы на установку.
