Колонки Gilbarco SK700 второго поколения (SK700-II) до сих пор работают на многих ведомственных заправках, мини-АЗС и КАЗС. Их электроника Sandpiper II и надёжная гидравлика позволяют эксплуатировать оборудование годами, но для интеграции в современную систему безналичного отпуска топлива и удалённого контроля нужен внешний контроллер учёта. Один из распространённых вариантов на российском рынке — контроллеры «Квота» производства Гарвекс. В статье разбираем, как устроена колонка Gilbarco SK700-2 и какие есть реалистичные пути подключения к контроллеру «Квота» — без лишних обещаний, с опорой на инженерную экспертизу.
Устройство Gilbarco SK700-2
Колонка Gilbarco SK700-II выпускалась в Германии (Зальцкоттен) с электроникой Sandpiper II. Она рассчитана на производительность до 130 литров в минуту и может оснащаться от двух до двенадцати шлангов, в том числе в исполнении с возвратом паров.
Основные компоненты: - Гидравлический блок — насосный агрегат Blackmer GDP, поршневой счётчик C+ Meter или Ecometer, клапаны с электромагнитными катушками, управляемые программно. - Электронный блок — герметичный отсек с платой управления насосом, платой клапанов, импульсным датчиком (пульсер) и служебным портом RS232 для ноутбука. Плата ЦП имеет разъём 2WIRE, шину AUX BUS для дополнительных плат связи, клапанные разъёмы VALVE 1-3. - Головка колонки — дисплеи, блок питания, менеджерская клавиатура для настройки.
Интерфейсы связи — Gilbarco 2Wire (двухпроводная токовая петля), IFSF-Lon, а также опциональные платы ER3, ATCL, PUMA LAN. Режим работы выбирается программно с клавиатуры.
Для интеграции с внешним контроллером учёта у SK700-2 есть два принципиальных пути: использовать собственную электронику колонки или заменить её. В обоих случаях решение принимается после осмотра колонки инженерами Гарвекс.
Два варианта подключения к контроллеру «Квота»
Прямое подключение (импульсы и реле)
Если к электронному блоку колонки есть доступ, а пульсер (импульсный датчик) и исполнительные элементы (пускатель насоса, клапаны, датчик пистолета) находятся в зоне досягаемости, контроллер «Квота» может взять управление на себя. Никакие протоколы связи при этом не используются — нужны только провода.

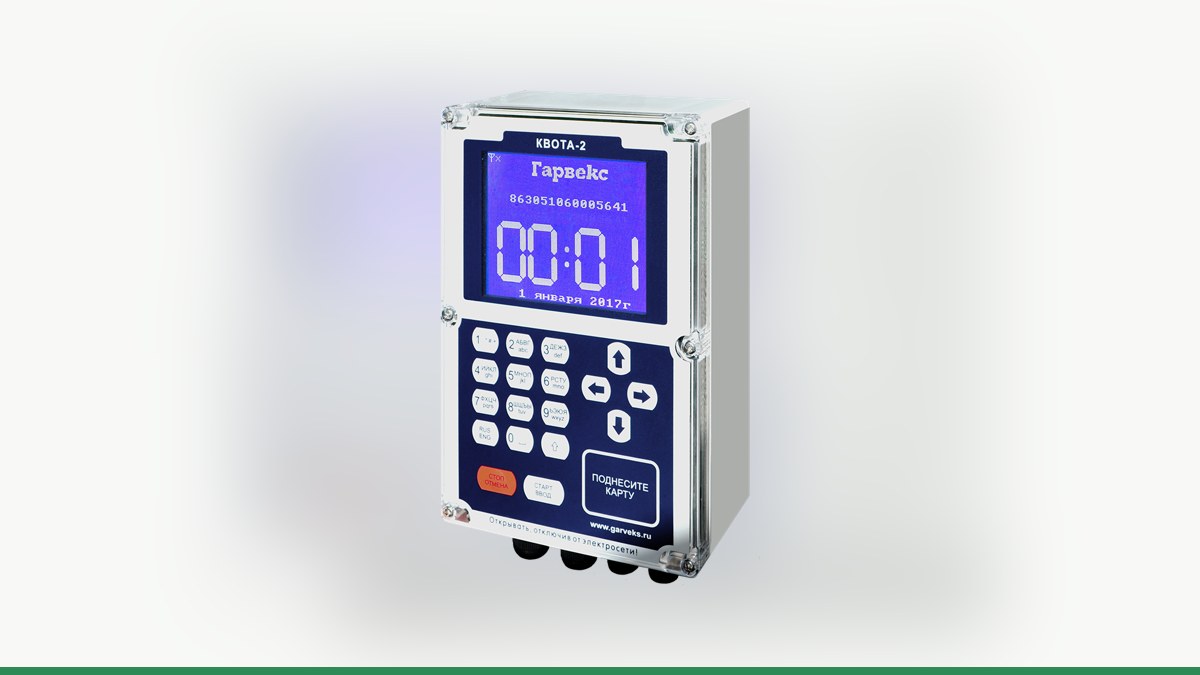

Как это работает: - Контроллер Квота-2 или Квота-3 считает импульсы от пульсера колонки (в настройке задаётся коэффициент «импульсов на литр»). - Реле контроллера включают насос и клапан, контролируют датчик пистолета (нормально замкнутый или разомкнутый). - Если импульсы пропадают, насос останавливается — функция безопасности.
**Ограничения: на один Квота-2 или Квота-3 можно организовать один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.
Преимущество — не требуется вмешательство в прошивку колонки. Недостаток — ограничение по числу постов и необходимость доступа к пульсеру.
Замена платы управления
Если электроника Sandpiper устарела или по каким-то причинам не подходит для прямого подключения, альтернатива — заменить плату управления колонки на плату управления ТРК Гарвекс. Она полностью управляет насосом, клапанами, импульсными датчиками, дисплеем и кнопками. Настройка — через меню и по Wi-Fi.
В этом случае колонка становится совместима с контроллером «Квота» по протоколам RS‑485 (как с Квота‑Р), однако подбор конкретной схемы делают инженеры Гарвекс после осмотра шильдика и осмотра блоков. После любой замены, влияющей на учёт, обязательна поверка — уточните у инженеров.
Сравнение вариантов
| Критерий | Прямое подключение | Замена платы управления |
|---|---|---|
| Вмешательство в электронику | Подключение к пульсеру, реле, датчику пистолета | Замена платы управления ТРК |
| Число постов на один контроллер | 1 (2 в упрощённом режиме) | До 4 по RS‑485 (с учётом других колонок) |
| Требуется поверка | Да, при любом вмешательстве | Да, при замене платы |
| Сложность подбора | Нужен доступ к пульсеру | Требуется точная совместимость по разъёмам |
| Возможность удалённого управления | Да, через АЗС-Онлайн | Да, через АЗС-Онлайн |
Как подключить и настроить учёт
Процесс интеграции стандартен для любого варианта:
- Прислать фото шильдика и платы колонки инженерам Гарвекс — по ним определяют, какой способ подключения возможен.
- Выбор схемы — инженеры подбирают модель контроллера (Квота-2 или Квота-3), указывают, нужна ли замена платы или прямое подключение.
- Настройка поста в контроллере — задаётся тип поста (прямой или по RS‑485), коэффициент импульсов (при прямом подключении), параметры насоса, клапана, датчика пистолета.
- Пробный налив в мерник — корректировка коэффициента импульсов по реальному объёму.
- Подключение к облаку — контроллер передаёт данные через SIM-карту или проводную сеть в сервис АЗС-Онлайн. В личном кабинете заводятся водители, назначаются карты, лимиты и отчёты.
Важно: после любого вмешательства в электронику колонки, влияющую на учёт топлива, обязательно требуется поверка — точный порядок уточняйте у инженеров Гарвекс.
Заключение
Gilbarco SK700-2 — добротное оборудование, которое может долго служить при условии грамотной интеграции с современной системой учёта. Контроллер «Квота» от Гарвекс позволяет вести безналичный отпуск, удалённо контролировать запасы топлива и отчёты в реальном времени. Реалистичный путь два: прямое подключение к пульсеру и реле или замена платы — выбор зависит от состояния колонки и доступа к её электронике. Точный вариант определиться только после осмотра.
Отправляйте фото шильдика и платы вашей колонки Gilbarco инженерам Гарвекс — специалисты подберут схему подключения и необходимы компоненты. Контакты для отправки — на странице контактов.
