Измерения и качество топлива: как выбирать шаг таблицы тарировки под задачу

Зачем нужна тарировка и градуировочная таблица?

Любой резервуар, будь то стационарная емкость на коммерческой или ведомственной АЗС или топливный бак магистрального тягача, имеет свои геометрические погрешности. Идеальных цилиндров или кубов в промышленности не существует: сварные швы, внутренние перегородки, вмятины, наклоны при установке и даже установленное внутри оборудование (насосы, лестницы, датчики) искажают реальный объем.

Поэтому обычное измерение высоты налива рулеткой или метроштоком без специального перерасчета не покажет точного объема нефтепродуктов. Чтобы связать уровень взлива (в миллиметрах) или показания датчика уровня топлива (в вольтах, герцах, цифровых кодах) с реальным объемом в литрах, необходима градуировочная таблица бака.

Процесс ее создания называется тарировкой (или градуировкой). Ошибки на этом этапе приводят к систематической недосдаче, ложным сигналам о сливах и невозможности свести баланс предприятия. Чтобы построить точную систему учета, важно понимать, как форма емкости и физические свойства нефтепродуктов влияют на замеры. Подробнее о геометрии емкостей вы можете прочитать в нашей статье форма бака и уровень топлива.

Как форма емкости влияет на выбор шага тарировки?

Главная сложность при составлении градуировочной таблицы — нелинейность объема. В вертикальном цилиндрическом резервуаре каждый сантиметр высоты равен одинаковому объему топлива на любом уровне взлива. Но в горизонтальных резервуарах (РГС) и баках транспортных средств ситуация иная.

В горизонтальной бочке внизу и вверху резервуара изменение уровня на 10 мм дает гораздо меньший объем в литрах, чем те же 10 мм в широкой средней части. Если выбрать слишком крупный шаг, система автоматизации будет округлять значения с огромной погрешностью. Это критично, когда рассчитывается разница между номинальным объемом в баке и фактическим объемом заправки. Более детально этот нюанс разобран в материале объем в баке и объем заправки.

Осуществляя точное измерение топлива, выбирать шаг таблицы тарировки под задачу необходимо индивидуально для каждого типа резервуара, учитывая его объем, геометрию и технические возможности считывающего оборудования.

Практическое руководство: как выбирать шаг таблицы тарировки под задачу

Давайте разберем, как выбирать шаг таблицы тарировки под задачу измерение топлива в зависимости от конкретных условий эксплуатации на предприятии.

1. Стационарные резервуары ведомственных и коммерческих АЗС

Для крупных стационарных емкостей (от 5 до 75 м³) требования к точности максимальные. Любая ошибка в 1 мм уровня на резервуаре объемом 50 м³ может означать потерю десятков литров топлива.

• Метод градуировки: Геометрический (путем детальных обмеров резервуара) или объемный (путем последовательного дозированного налива/слива жидкости).
• Оптимальный шаг: Для стационарных емкостей градуировочная таблица составляется с шагом в 1 мм высоты наполнения.
• Реализация в ПО: Современные контроллеры автоматизации (например, линейка контроллеров «Квота-1», «Квота-2», «Квота-3» или «Квота-R», поставляемые по запросу) без проблем импортируют и обрабатывают таблицы на тысячи строк, обеспечивая мгновенный пересчет миллиметров в литры в режиме реального времени.

2. Топливные баки транспортных средств и спецтехники

В системах мониторинга транспорта контроль объема топлива строится на показаниях емкостных датчиков уровня топлива (ДУТ). Здесь шаг тарировки измеряется не в миллиметрах высоты, а в литрах порционного залива при калибровке.

• Для баков правильной формы (прямоугольные, цилиндрические): Шаг пролива может составлять от 1/10 до 1/20 от общего объема бака. Например, для бака объемом 400 литров оптимальным будет шаг в 20 литров (20 точек пролива).
• Для баков сложной формы (с сужениями, выемками под узлы машины): В местах изменения геометрии шаг рекомендуется уменьшать (например, проливать порциями по 5–10 литров), а на ровных участках — увеличивать.
• Лимиты оборудования: Большинство навигационных терминалов (трекеров) имеют ограничение на количество строк в тарировочной таблице (обычно не более 30–150 точек). Слишком мелкий шаг (например, по 1 литру для бака на 1000 литров) просто не поместится в память прибора, а слишком крупный (по 50 литров) сделает контроль объема топлива неэффективным, допуская скрытые сливы.

Оборудование для автоматизации тарировки

Создание градуировочной таблицы вручную с помощью мерных ведер — процесс долгий, трудоемкий и подверженный человеческому фактору (недоливы, пенообразование, ошибки в записях). Для профессионального и быстрого решения этой задачи применяется специализированное оборудование.

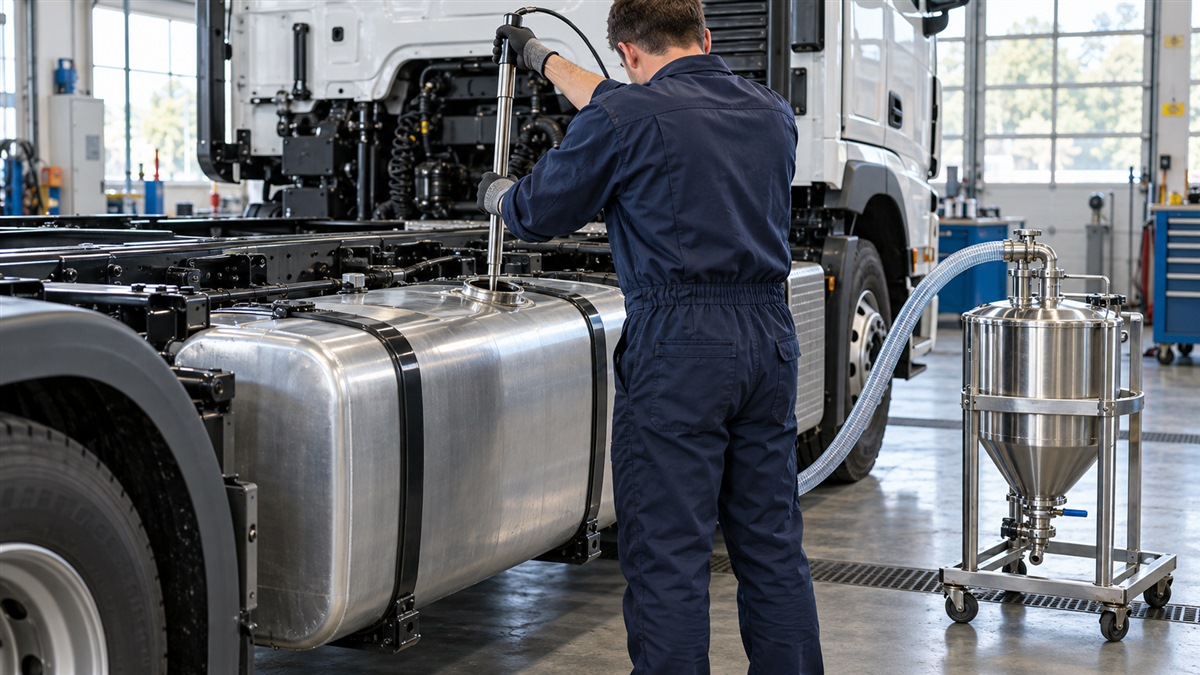

Тарировочная станция «Эталон» (стоимость предоставляется по запросу) позволяет автоматизировать процесс градуировки резервуаров и баков транспортных средств. Станция с высокой точностью дозирует порции топлива, фиксирует показания датчиков и автоматически формирует готовую градуировочную таблицу с заданным шагом. Это исключает ошибки оператора и сокращает время проведения работ в несколько раз.

Сквозной учет топлива на предприятии

Выбор правильного шага тарировки — это лишь один из элементов построения надежной системы контроля. Чтобы полностью исключить хищения и нецелевое использование нефтепродуктов, на предприятии должен быть внедрен сквозной учет.

Данные о поступлении топлива в резервуар, его выдаче через безоператорные топливораздаточные колонки (например, серии «Нева-А» от 409 583 ₽ или «Нева-Р» от 189 590 ₽) и фактическом остатке в баках техники должны сводиться в единой системе мониторинга. Как связать все эти точки контроля в единую цепочку, читайте в нашей статье сквозной учет резервуар-колонка-бак.

Выводы

1. Градуировочная таблица бака — это фундамент, на котором строится весь контроль расхода топлива на предприятии. Без точной таблицы любые показания датчиков бесполезны.
2. Выбирая шаг тарировки, необходимо соблюдать баланс между требуемой точностью измерений и техническими ограничениями контроллеров или терминалов мониторинга.
3. Использование автоматизированных станций тарировки, таких как «Эталон», гарантирует получение эталонной точности таблиц без временных потерь и ошибок персонала.

Если вам необходимо повысить точность учета топлива на предприятии, подобрать оборудование для автоматизации КАЗС или выполнить калибровку резервуарного парка, специалисты компании «Гарвекс» окажут профессиональную поддержку на всех этапах. Отправьте запрос нашему менеджеру для подбора оптимального технического решения под ваши задачи.

Источники и нормативные документы:

• ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» — Электронный фонд правовых и нормативно-технических документов.
• ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» — Электронный фонд правовых и нормативно-технических документов.
