Учёт топлива на мини-АЗС с ТРК «Ливенка» через АЗС-Онлайн

Чтобы вести учёт топлива на мини-АЗС с ТРК «Ливенка», нужно связать колонку с контроллером, а контроллер — с системой, где хранятся данные о заправках. В решении Гарвекс эту роль выполняют контроллер «Квота» и облачный сервис АЗС-Онлайн. Но схема подключения зависит от исполнения колонки и её электроники: заранее считать, что конкретная модель совместима с контроллером, нельзя.

«Ливенка» — марка топливораздаточных колонок предприятия из города Ливны Орловской области, входящего в группу «Промприбор». Колонки могут отличаться конструкцией и автоматикой. Например, в описании оборудования указаны контроллер КУП, измерительные блоки с датчиком съёма сигнала, а для автоматизированных модификаций — передача данных по RS-485 или через GSM-модем. Поэтому подбор схемы начинают с осмотра конкретной колонки.

Что даёт связка «Квота» и АЗС-Онлайн

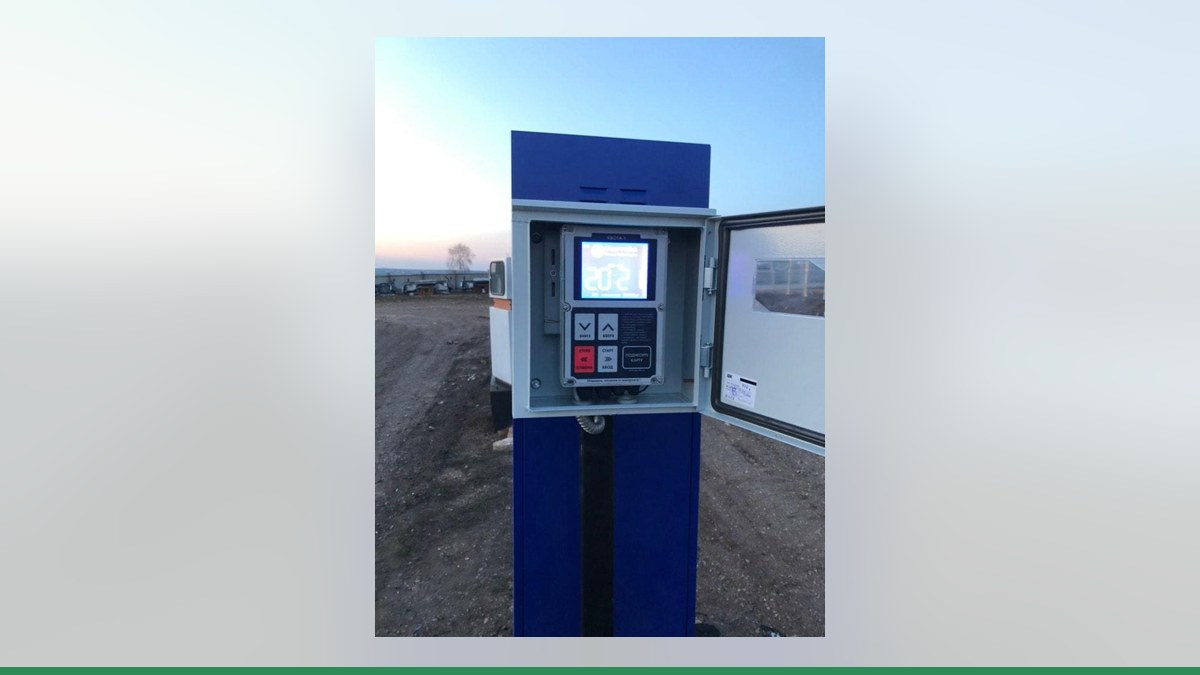

Контроллер принимает данные о заправках и передаёт их в облачный сервис. В АЗС-Онлайн можно настраивать лимиты топлива для водителей и групп, авторизовать пользователей по картам или пин-кодам, удалённо запускать колонку, контролировать резервуары, просматривать отчёты и использовать интеграцию с 1С и мониторинг транспорта.

Контроллер отправляет данные через GSM или проводную сеть. Если связь временно пропала, заправки сохраняются в его памяти и передаются на сервер после восстановления соединения. Подробнее о возможностях можно узнать на странице сервис АЗС-Онлайн.

Для работы сервиса нужна связка «Квота + колонка». Способ связи между ними выбирают после проверки того, как устроена ТРК и какая плата в ней установлена.

Три варианта подключения

Для автоматизации учёта рассматривают прямое подключение, замену платы управления или связь по RS-485. Это не взаимозаменяемые способы: при прямом подключении протоколы не используются, а RS-485 применяется для управления колонкой с собственной электроникой.

Прямое подключение

При таком варианте контроллер получает импульсы от генератора колонки и считает объём по заданному коэффициенту. Через реле «Квота» включает насос и клапан, а также учитывает состояние датчика пистолета. Если импульсы прекращаются, контроллер останавливает насос. Протоколы для этого способа не применяются: подключают провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

В колонках «Ливенка» объём измеряют, в частности, измерителями ПЖ-2-25 или ППО-25 с датчиком съёма сигнала; в описании указана цена импульса 0,01 л. Однако само наличие датчика не подтверждает, что сигнал можно напрямую подключить к «Квоте»: это нужно установить по фактической схеме и осмотру.

Замена платы управления

Если существующая электроника не подходит для выбранной схемы учёта, рассматривают замену платы управления ТРК на плату Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор платы и возможность её установки определяют после осмотра оборудования. Подробнее: плата управления ТРК Гарвекс.

Управление по RS-485

При этом способе колонка сохраняет собственную электронику и сама считает литры. Контроллер по линии RS-485 разрешает налив, задаёт дозу и получает результат. У моделей «Ливенка-М» и «Ливенка-РВ» используется RS-485 с протоколом Modbus RTU, но возможность связи этих колонок с контроллером «Квота» не подтверждена. Её проверяют инженеры Гарвекс по модели платы. Нельзя считать, что протоколы разных производителей автоматически совместимы.

Как подключить и настроить учёт

1. Подготовить данные о колонке. Сделайте фотографии шильдика и платы управления. Если есть паспорт или электрическая схема, подготовьте их тоже.
2. Передать материалы инженерам. По фото и документам специалисты оценивают устройство колонки и выбирают, что проверять: прямое подключение, замену платы или связь по RS-485. Окончательный вывод о схеме делают инженеры после осмотра колонки либо изучения паспорта и фотографий платы.
3. Настроить пост в контроллере. Для прямого подключения задают тип поста и коэффициент импульсов, проверяют управление насосом и клапаном, а также тип контакта датчика пистолета. Для RS-485 проверяют адрес устройства и возможность работы с его электроникой. Для мини-АЗС можно рассмотреть контроллер Квота-2; выбор зависит от конфигурации объекта.
4. Провести пробный налив. Проверяют работу колонки и соответствие показаний. При необходимости корректируют коэффициент импульсов.
5. Подключить передачу данных. Настраивают GSM-связь или проводную сеть и проверяют, что заправки поступают в АЗС-Онлайн.
6. Настроить пользователей и отчёты. В сервисе заводят водителей, карты или пин-коды, назначают лимиты и выбирают нужные отчёты.

Что подготовить владельцу мини-АЗС

До начала работ полезно собрать паспорт колонки, электрическую схему, сведения об установленной плате и фотографии шильдика. Если на объекте уже есть система дистанционного управления, сообщите об этом инженерам: важно понять, как она связана с колонкой и не мешает ли выбранному варианту учёта.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Итог

Учёт топлива на мини-АЗС с ТРК «Ливенка» через АЗС-Онлайн можно организовать разными способами, но подходящий вариант зависит от конкретной колонки. Прямое подключение использует импульсы и реле, RS-485 — управление через собственную электронику ТРК, а при необходимости рассматривают замену платы.

Чтобы инженеры Гарвекс оценили схему, отправьте им фото шильдика и платы колонки. Связаться со специалистами можно через страницу контакты Гарвекс.
