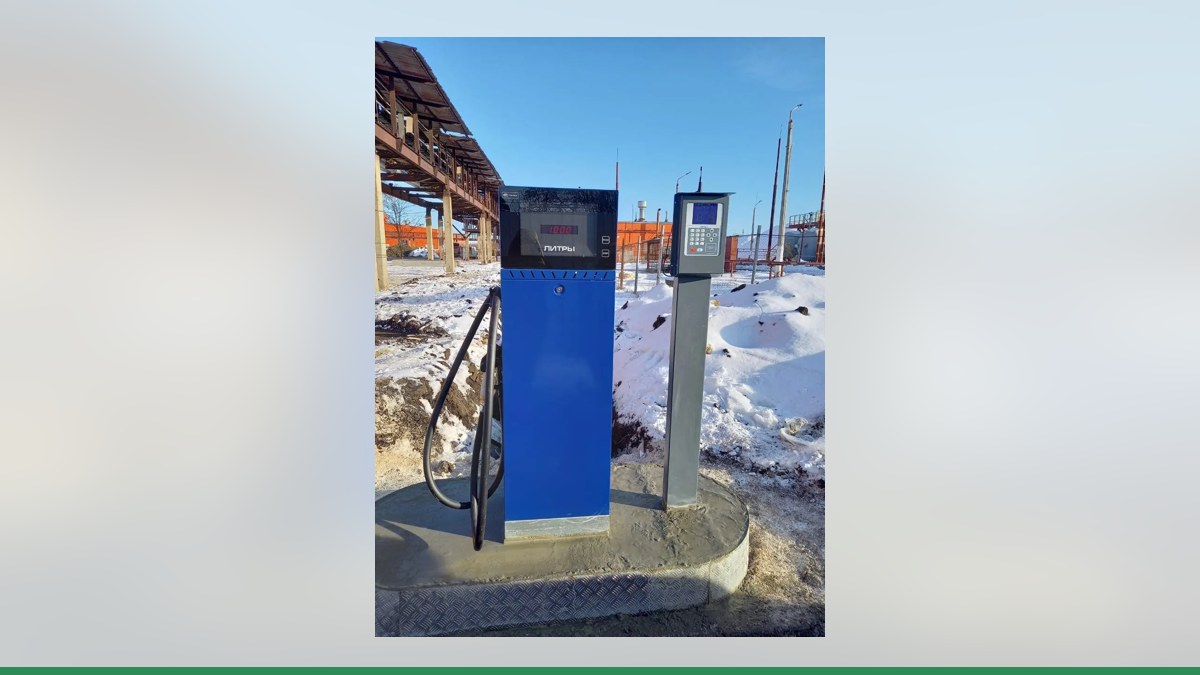

Замена платы управления в ТРК «Ливенка» на плату Гарвекс: когда это оправдано

Владелец мини-АЗС или механик ведомственной заправки может столкнуться с задачей подключить ТРК «Ливенка» к системе учёта топлива. Решение не всегда сводится к замене электроники: иногда колонку можно подключить напрямую, а иногда стоит рассмотреть обновление платы управления. Выбор зависит от исполнения колонки, установленной электроники и требуемой схемы учёта.

У «Ливенки» есть разные исполнения колонок и варианты автоматизации. Например, контроллер КУП выполняет отсчёт и управление, а автоматизированные модификации могут передавать данные по RS-485 или через GSM-модем. Поэтому перед работами важно определить, какая электроника установлена именно в вашей колонке и какие сигналы доступны.

Когда замена платы может быть оправдана

Замена платы управления ТРК на плату управления ТРК Гарвекс рассматривают, когда требуется обновить электронику колонки или подключить её к системе учёта выбранным способом. Такая плата управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки; её настройка выполняется через меню и по Wi-Fi.

Это не означает, что плату можно установить без проверки оборудования. Инженерам нужно понять, как устроен конкретный пост, какие исполнительные элементы и датчики в нём используются и как организовано управление. Схему подключения выбирают после осмотра колонки или изучения паспорта и фотографий платы.

Замена также не является единственным вариантом. Если сигналы измерителя и цепи управления доступны для подключения, может подойти прямое подключение к контроллеру. А если у колонки есть собственная электроника с подходящим интерфейсом, инженеры отдельно проверят возможность управления по RS-485.

Три варианта автоматизации

1. Прямое подключение

При прямом подключении контроллер «Квота» считает импульсы от датчика измерителя, а насос и клапаны управляются через реле контроллера. Также учитывается состояние датчика пистолета. Протоколы связи в этой схеме не используются: нужны провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

Для подбора схемы важно выяснить, какие сигналы фактически доступны на колонке и как подключены её узлы. Одного наличия импульсного датчика недостаточно, чтобы заранее подтвердить совместимость: схему определяют инженеры Гарвекс после осмотра или по документации и фотографиям.

2. Управление по RS-485

В этом варианте колонка сохраняет собственную электронику и сама считает объём отпущенного топлива. Контроллер «Квота» по RS-485 разрешает налив, задаёт дозу и получает результат. Возможность связи с электроникой другого производителя проверяют отдельно по модели платы.

Для «Ливенки-М» и «Ливенки-РВ» указано применение RS-485 с протоколом Modbus RTU. Однако возможность связи этих исполнений с контроллером «Квота» не подтверждена: её должны проверить инженеры Гарвекс. Наличие интерфейса RS-485 само по себе не гарантирует совместимость протоколов.

3. Замена платы управления

Если установленную электронику нельзя использовать для требуемой схемы учёта или её необходимо обновить, рассматривают замену платы. После этого нужно определить, как будет организовано управление колонкой и обмен данными с контроллером «Квота». Конкретная схема зависит от оборудования и не выбирается только по названию марки ТРК.

Для управления колонками по RS-485 контроллеры Гарвекс используют этот интерфейс, но совместимость с электроникой «Ливенки» нельзя выводить только из наличия RS-485. Если выбран прямой способ, протоколы не применяются.

Как подключить и настроить учёт

1. Соберите информацию о колонке. Подготовьте фото шильдика, платы управления и доступных соединений. Если есть паспорт или электрическая схема, приложите их.
2. Передайте материалы инженерам. По осмотру или фото специалисты Гарвекс определят, какой вариант рассматривать: прямое подключение, проверку связи по RS-485 или замену платы.
3. Согласуйте схему и состав оборудования. Важно заранее определить, какие сигналы будут использоваться, как управляются насос и клапаны, а также какой контроллер нужен для поста. Например, характеристики контроллера Квота-2 предусматривают управление до двух постов; применимость конкретной схемы к вашей колонке уточняется отдельно.
4. Настройте пост. При прямом подключении задают тип поста, коэффициент импульсов, насос, клапан и датчик пистолета. Для управления по RS-485 настраивают адрес устройства — если возможность такой связи подтверждена.
5. Проведите пробный налив. После настройки проверяют работу поста и сопоставляют показания с мерником, при необходимости корректируют коэффициент.
6. Проверьте передачу данных. Если используется сервис АЗС-Онлайн, убедитесь, что заправки поступают в систему. Затем можно настроить пользователей, карты, лимиты и отчёты.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Что выбрать

Если требуемые сигналы доступны, прямое подключение может позволить сохранить существующую плату. Если колонка управляется собственной электроникой, сначала выясняют, возможна ли связь по RS-485. Замену платы рассматривают, когда она нужна для выбранной схемы управления и учёта. Во всех трёх случаях окончательное решение зависит от конкретной комплектации ТРК.

Чтобы подобрать вариант для вашей колонки, отправьте инженерам Гарвекс фото шильдика и платы управления. Материалы можно передать через страницу контакты Гарвекс.
