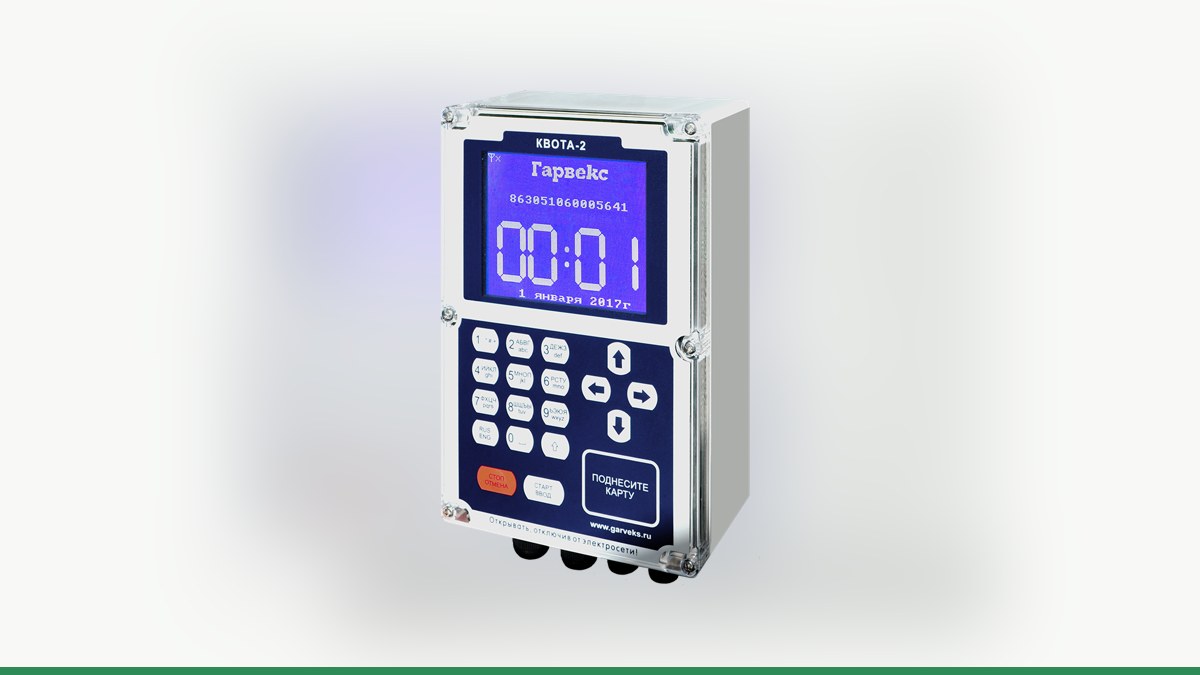

Модернизация Wayne X2003: прямое подключение к «Квоте» или замена платы управления

Вычислитель Wayne X2003 — надёжная классика, но его электроника проектировалась в конце 1990-х. Если ваша мини-АЗС, КАЗС или ведомственная заправка работает на такой колонке, рано или поздно встаёт вопрос: как интегрировать современный учёт топлива без потери точности? Есть два реалистичных пути. Первый — сохранить оригинальную гидравлику Wayne, подключив контроллер «Квота» напрямую к генератору импульсов, пускателю насоса и клапанам. Второй — заменить электронику колонки на плату управления ТРК Гарвекс, полностью обновив логику работы. Какой вариант подойдёт именно вам — зависит от состояния колонки и доступных интерфейсов. Разберём оба подхода.

Прямое подключение к «Квоте»: минимальное вмешательство

Если гидравлический блок Wayne X2003 исправен, а импульсный датчик (пульсер) выдаёт стандартные прямоугольные импульсы, контроллер учёта «Квота» может взять на себя роль «мозга» — считать литры, управлять насосом и клапанами. Это прямое подключение: никаких протоколов, только сигнальные провода от генератора импульсов, пускателя насоса, электромагнитных клапанов и датчика пистолета. В настройках контроллера задаётся коэффициент «импульсов на литр» — его можно уточнить по паспорту счётчика колонки или подобрать пробным наливом.

Что даёт такой способ

• Сохраняется оригинальная гидравлика Wayne: насос, счётчик, клапаны.
• Контроллер берёт на себя все функции вычислителя: дозирование, контроль пистолета, аварийную остановку при пропадании импульсов.
• Связь с облачным сервисом АЗС-Онлайн: все заправки попадают в отчёты, работают лимиты на водителей и группы, авторизация по картам или пин‑кодам.
• Не требуется сложная настройка протоколов — только провода и параметр импульсов.

Ограничения

• На один контроллер Квота-2 или Квота-3 можно подключить один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода, либо два упрощённых поста с одноканальным счётчиком. Для многопостовой колонки X2003 (одна или две стороны) нужно уточнить количество доступных каналов.
• Если вычислитель X2003 был соединён с дисплеем колонки или внешним пультом по протоколу DART (RS‑485), прямое подключение «Квоты» отключает эту связь — придётся переносить управление на контроллер.

Когда выбирают прямое подключение

• Гидравлика Wayne в хорошем состоянии, менять насос или счётчик не планируется.
• Нужна простая и надёжная схема без глубокой модернизации электроники.
• Заправка однопостовая или с одним постом на сторону.

Замена платы управления: полное обновление электроники

Если электроника колонки устарела, вычислитель выходил из строя, или вы хотите получить современный функционал (дисплей, настройку по Wi‑Fi, гибкую логику управления), оптимальный вариант — заменить плату управления на фирменную плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Настройка — через меню и по Wi‑Fi.

Что меняется

• Демонтируется старый вычислитель Wayne X2003 и связанные с ним платы.
• Устанавливается плата Гарвекс, подключаемая к гидравлике по той же схеме (генератор импульсов, пускатель, клапаны, датчик пистолета).
• Появляется возможность управлять колонкой через контроллер «Квота» по RS‑485 (как с Квота‑Р) или держать колонку полностью независимой, подключив «Квоту» прямым способом.

Плюсы

• Полная совместимость с любым контроллером «Квота» — и по прямым импульсам, и по цифровой линии.
• Современная элементная база, стабильная работа при перепадах напряжения и температуры.
• Лёгкая интеграция с облачным сервисом АЗС-Онлайн — все данные о заправках, остатках и ошибках сразу в личном кабинете.

Минусы

• Требуется физическая замена электроники — подбор платы выполняется по осмотру колонки (фото шильдика, платы, гидравлической схемы).
• После замены, поскольку изменяется узел, отвечающий за учёт, потребуется поверка — уточните этот момент у инженеров Гарвекс.

Сравнение вариантов

Как подключить и настроить учёт

Независимо от выбранного пути, порядок действий одинаков:

1. Пришлите инженерам Гарвекс фото шильдика колонки и платы управления (вычислителя). По этим данным определят тип генератора импульсов, рабочее напряжение и схему подключения. Контакты для отправки — через форму или по телефону.
2. Выберите подходящий контроллер «Квота». Для одной колонки Wayne X2003 подойдут Квота-1 или Квота-2 (если не нужен Ethernet). Для нескольких постов или работы в суровых условиях — Квота-3 во взрывозащищённом корпусе.
3. Установите контроллер вне взрывоопасной зоны (как требуют инструкции).
4. Подключите провода согласно выбранной схеме: - При прямом подключении: генератор импульсов → вход контроллера, пускатель насоса и клапан → реле контроллера, датчик пистолета → дискретный вход. - При замене платы: устанавливается плата управления ТРК Гарвекс, затем к ней подключается контроллер по RS‑485 (витая пара, цепочка без ответвлений, терминирующие резисторы на концах).
5. Настройте пост в контроллере: выберите тип подключения (прямое/RS‑485), задайте коэффициент импульсов на литр, укажите тип контакта датчика пистолета (нормально замкнутый или разомкнутый).
6. Проведите пробный налив в мерник — если погрешность больше допустимой, скорректируйте коэффициент импульсов.
7. Подключите связь: вставьте SIM‑карту (для GSM) или настройте Ethernet. Убедитесь, что заправки отображаются в сервисе АЗС-Онлайн.
8. Заведите водителей, карты, лимиты и отчёты через личный кабинет АЗС-Онлайн.

После любого вмешательства в электронику колонки, влияющего на учёт топлива, необходима поверка — уточните процедуру у инженеров Гарвекс при подборе схемы.

Вывод

Вычислитель Wayne X2003 — продукт своего времени, но его гидравлика часто остаётся работоспособной ещё многие годы. Прямое подключение к «Квоте» — быстрый способ получить современный учёт без замены дорогих узлов. Если же колонка требует серьёзного ремонта электроники или вы хотите получить максимум функций (включая цифровое управление по RS‑485), замена платы на изделие Гарвекс — вложение в надёжность на годы вперёд.

Важно: оба варианта реализуются только после оценки инженерами Гарвекс. Отправьте им фото шильдика колонки Wayne X2003 и текущей платы управления — они подберут оптимальную схему подключения и скажут, какой контроллер «Квота» и какие комплектующие понадобятся.
