Нара 5012 на мини-АЗС и ведомственной заправке: учёт топлива через АЗС-Онлайн

Колонка «Нара 5012» — распространённая модель на базах ведомственного транспорта, в автопарках и на компактных заправочных станциях. Механики и владельцы знают её за надёжный расход 50 л/мин и простую конструкцию моноблока, но нередко сталкиваются с вопросом: как организовать автоматический учёт выдачи, чтобы каждая заправка фиксировалась в облачной системе, а лимиты на водителей назначались дистанционно? Сервис АЗС-Онлайн в связке с контроллером «Квота» даёт такую возможность. Рассмотрим, какими способами «Нара 5012» интегрируется в систему учёта и какой путь подойдёт именно для вашей колонки.

Три способа подключения «Нара 5012» к «Квоте»

Контроллеры учёта топлива «Квота» (Гарвекс) умеют взаимодействовать с колонкой тремя разными методами. Выбор зависит от состояния родной электроники ТРК — платы управления ЭЦТ 2-16.01 или отсчётного устройства «Топаз» (106К2-4).

Прямое подключение (импульсный метод)

Этот вариант требует полевых испытаний на действующем оборудовании. Инженеры Гарвекс могут подобрать схему только после фото шильдика и платы колонки.

«Нара 5012» оснащена оптическим датчиком расхода с периодом 10 мл (два канала со сдвигом). Если родная электроника устарела или вы хотите полностью заместить её функции учёта, подключаемый генератор импульсов прямо к контроллеру «Квота». В этом случае:

• «Квота» сама считает импульсы, задавая коэффициент «импульсов на литр» в настройках.
• Управляет насосом и клапаном через собственные реле.
• Следит за датчиком пистолета (геркон, тип контакта настраивается при монтаже).

На Квоте-2 или Квоте-3 организуется один полноценный пост с двухканальным счётчиком импульсов и возможностью работы клапана снижения расхода, либо два упрощённых поста (одноканальный счётчик на каждый).

Плюсы: отсутствие зависимости от чужого протокола, полный контроль логики выдачи (остановка при пропадании импульсов). Минусы: задействуется только один из двух рукавов колонки (для второго понадобится второй контроллер или пост по RS-485).

Управление по RS-485 (с родной электроникой)

Если на «Наре 5012» установлена рабочая плата управления ЭЦТ 2-16.01, возможно подключение по цифровому интерфейсу RS-485. Плата принимает команды по протоколу ЗАО «Нара» (версии 2.0/2.1). Квота по той же линии отправляет разрешение на налив, задаёт дозу и получает обратно учтённые литры.

Важный нюанс: совместимость Квоты с протоколом «Нара» не является гарантированной. Инженеры Гарвекс проверяют её только после осмотра модели платы (фото или паспорт). Для старых отсчётных устройств «Топаз» (работающих от пульта по импульсам) подключение по RS-485 невозможно.

Если совместимость подтверждена, Квота-2 управляет до 2 постов, Квота-3 — до 4 постов по RS-485. Оба рукава «Нары 5012» (левая и правая стороны) работают как самостоятельные посты с собственной логикой выдачи.

Замена платы на плату управления ТРК Гарвекс

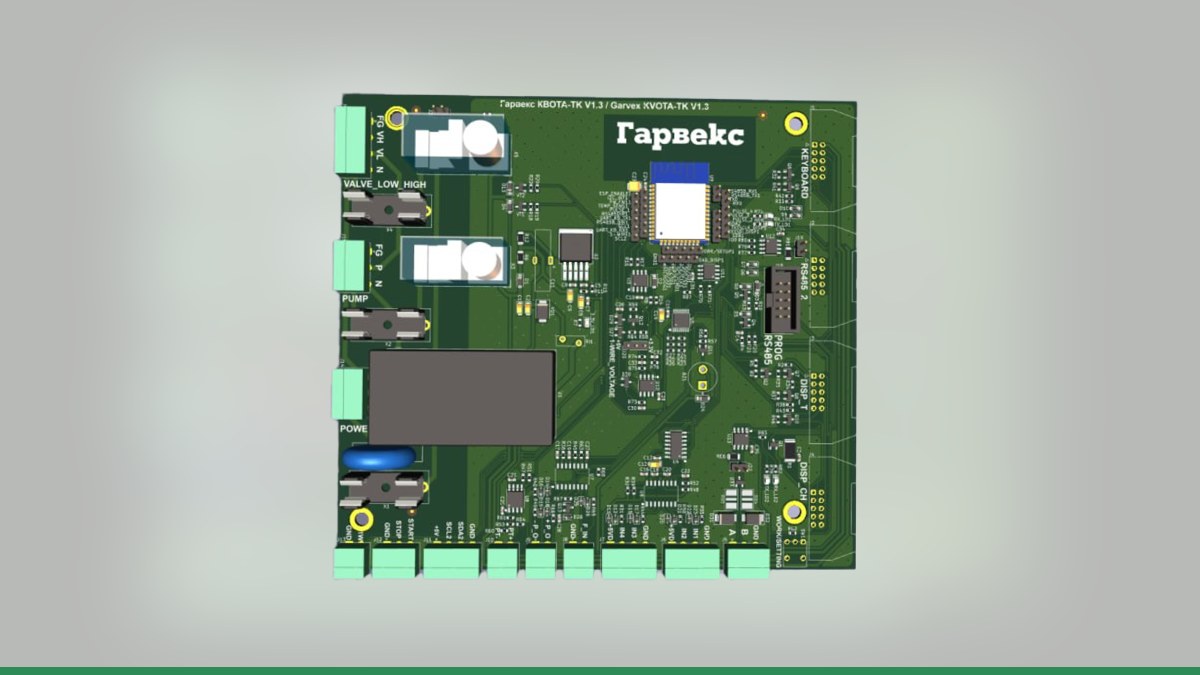

Когда родная электроника вышла из строя или не подходит для интеграции (например, устаревшая версия протокола без поддержки, либо «Топаз» без интерфейса), «Нара 5012» может получить новую плату управления ТРК производства Гарвекс. Она устанавливается на замену существующей платы, после чего колонка управляется контроллером Квота-Р или напрямую через Квоту.

Монтаж платы — инженерная работа с оценкой состояния колонки «на месте» или по фотографиям. После замены необходимо настроить коэффициент импульсов, провести пробный налив в мерник и скорректировать показания.

Сравнение вариантов подключения

Как подключить и настроить учёт

Порядок действий практически одинаков для всех трёх методов, но первый шаг — всегда консультация с инженерами Гарвекс.

1. Предоставить данные. Владелец или механик фотографирует шильдик колонки (заводской номер, модель) и плату управления (ЭЦТ 2-16.01 или отсчётное устройство). Фото отправляются на контакты Гарвекс. Инженеры оценивают тип электроники, наличие датчика расхода и геркона, выбирают схему подключения.

2. Сборка линии. Для прямого подключения прокладываются провода от генератора импульсов к счётчику Квоты, от реле контроллера к магнитному пускателю насоса и клапану Danfoss EV246C/EV946C. Подключается датчик пистолета (нормально замкнутый/разомкнутый). Для RS-485 — витая пара без ответвлений, с терминирующими резисторами на концах.

3. Настройка поста в Квоте. В конфигураторе задаётся: - тип поста (прямой или RS-485); - коэффициент импульсов (импульсы на литр) — выводится из периода датчика (10 мл = 100 импульсов на литр, но уточняется при калибровке); - тип контакта датчика пистолета; - для RS-485 — адрес поста (должен совпадать с адресом крана в протоколе «Нара»).

4. Калибровка. Проводится пробный налив в мерник на 10 л (по паспорту колонки — электронная юстировка). Коэффициент импульсов корректируется так, чтобы показания Квоты совпадали с объёмом в мернике.

5. Подключение связи. В контроллер вставляется SIM-карта (для GSM-модуля Квоты) или настраивается LAN-подключение (Квота-3). Заправки начинают передаваться на сервер АЗС-Онлайн. Если связь пропадает, данные хранятся в памяти (8192 операции в Квоте-1/Квоте-2) и досылаются после восстановления.

6. Администрирование в АЗС-Онлайн. В личном кабинете заводят водители, выпускаются карты доступа или пин-коды, назначаются лимиты на группу или каждого водителя, настраиваются отчёты (суточные, по резервуарам, интеграция с 1С). Настраивается мониторинг транспорта.

После монтажа: что важно знать

Любое вмешательство в электронику колонки, влияющее на учёт (замена датчика расхода, замена платы, подключение Квоты к импульсной линии), требует поверки — точная дата и объём уточняются у инженеров Гарвекс**. Поверка подтверждает метрологическую достоверность учёта на всём тракте «колонка → контроллер → облако».

Не пытайтесь задавать дозу с блока местного управления — этот режим сохраняется для обеих сторон «Нары 5012», но при параллельной работе с Квоты наливы через неё не дублируются без настройки.

Вывод

«Нара 5012» — гибкая платформа, а сервис АЗС-Онлайн даёт владельцу и механику тотальный контроль над выдачей: от удалённого запуска, лимитов в реальном времени до автоматеческих отчётов. Не важно — импульсная связь, цифровой RS-485 или свежая плата управления; главный шаг — отправить инженерам Гарвекс фото шильдика и платы вашей «Нары 5012». После заявки инженеры проверят совместимость, предложат схему и помогут выбрать путь для вашего поста.

Отправьте фото на страницу контактов Гарвекс сейчас, чтобы начать путь к облачному учёту.
