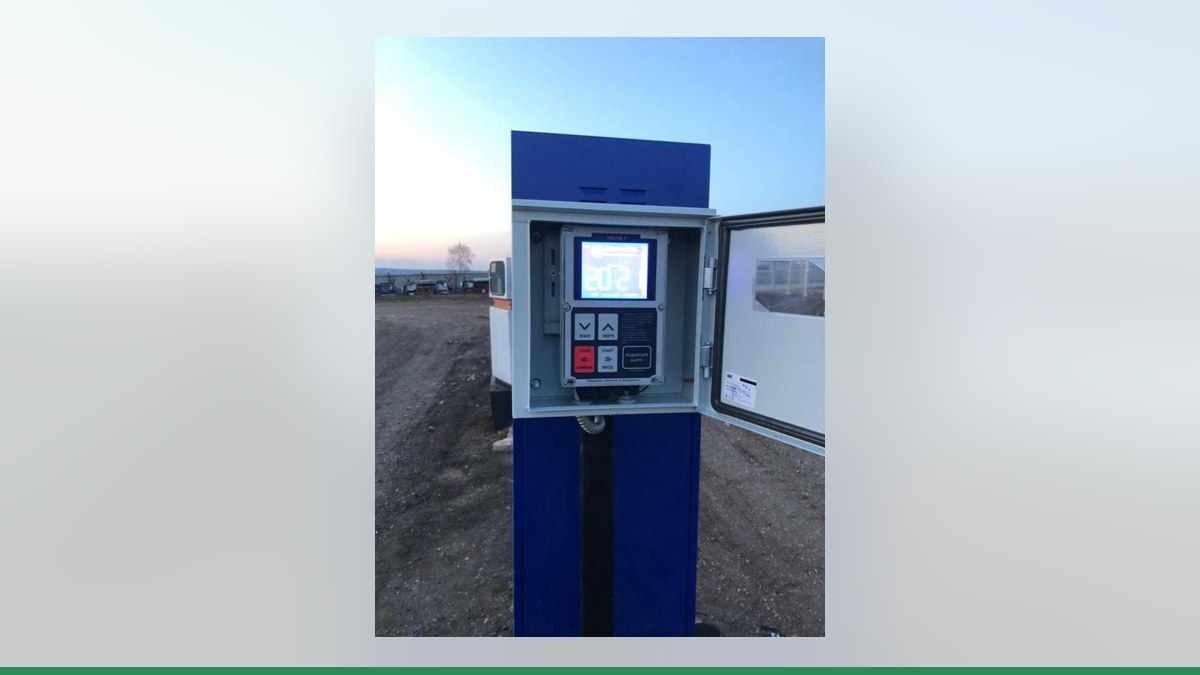

«Нара 7021» серии 7000 — колонка с погружным насосом: он находится в резервуаре и подаёт топливо к колонке под давлением. Для владельца мини-АЗС или ведомственной заправки при подключении к контроллеру важно определить тип установленной электроники и доступный способ передачи данных. Возможны прямое подключение по импульсам и управление по RS-485, но готовую совместимость контроллера «Квота» с протоколом «Нара» нельзя считать подтверждённой без проверки конкретной платы.
Устройство «Нара 7021»
Гидравлическая система модели включает фильтры грубой и тонкой очистки, два измерителя объёма, два электромагнитных клапана и два крана. Заправка выполняется с двух сторон, одним видом топлива. Номинальный расход составляет 50 л/мин на рукав, точность — ±0,25 %. Возможен отбор паров.
В модели применяются датчик расхода АЗТ5.105.252.01 и отсчётное устройство «Агат-4К» или Топаз 106К2-2МР. Управление колонкой предусмотрено по RS-485. Однако наличие этого интерфейса само по себе не означает, что колонка будет работать с любым контроллером: необходимо учитывать установленную электронику и протокол обмена.
В эксплуатации также важны фильтры грубой очистки: для «Нара 7021» указана их замена через 50 000 л. Сроки обслуживания и порядок работ следует сверять с документацией конкретной колонки.
Способы подключения к «Квоте»
Для учёта топлива рассматривают два основных варианта. При прямом подключении контроллер считает импульсы генератора, а реле управляют насосом и клапанами. Протоколы связи в этой схеме не используются. При подключении по RS-485 колонка со своей электроникой считает литры, а контроллер передаёт ей команды и получает результат налива.
| Вариант | Как передаются данные | Что нужно проверить |
|---|---|---|
| Прямое подключение | Импульсы от колонки; управление через реле | Доступность импульсного выхода, подключение датчика пистолета, насосной цепи и клапанов |
| RS-485 | Обмен между контроллером и электроникой колонки | Модель платы, протокол «Нара», его версия и настройки адресов кранов |
| Замена платы | Новая плата управляет колонкой и её узлами | Состояние и конструкцию ТРК; возможность подбора определяют после осмотра |
Прямое подключение по импульсам
Этот вариант рассматривают, если электроника колонки позволяет получить сигналы генератора импульсов и подключить необходимые цепи управления. «Квота» учитывает импульсы, включает насос и клапан через реле, контролирует датчик пистолета и прекращает выдачу при пропадании импульсов. Для настройки задают коэффициент импульсов на литр, который затем проверяют контрольным наливом.
Прямое подключение не использует протоколы обмена. Для него нужны провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Схему нельзя выбирать только по названию модели: инженеры должны подтвердить, что подключение возможно с фактически установленным оборудованием.
Управление по RS-485
У электроники «Нара» может применяться протокол обмена ЗАО «Нара», версии 2.0 и 2.1. Для связи должны совпадать поддерживаемый протокол, его версия и сетевые адреса кранов. Это условия работы самой системы управления с колонкой, а не подтверждение совместимости с «Квотой».
Возможность управления конкретной «Нара 7021» по RS-485 инженеры Гарвекс проверяют по модели платы, паспорту или фотографиям. Для старых отсчётных устройств совместимость не подтверждена. Названия протоколов разных производителей не означают, что устройства автоматически совместимы.
Если электроника устарела или не подходит для выбранной схемы, после осмотра колонки можно рассмотреть замену платы управления. Подробнее — плата управления ТРК Гарвекс.
Как подключить и настроить учёт
- Зафиксируйте комплектацию. Сфотографируйте шильдик колонки, отсчётное устройство и плату управления. Запишите, какие рукава и краны используются.
- Передайте материалы инженерам. По фото или документации они определят, можно ли подключить колонку напрямую, проверят вариант с RS-485 или предложат оценить замену электроники. До проверки схему считать подтверждённой нельзя.
- Выберите контроллер и способ управления. Возможности постов зависят от модели «Квоты» и выбранного подключения. Информация о модели — на странице контроллера «Квота-2».
- Настройте пост. При прямом подключении задают коэффициент импульсов, управление насосом и клапанами, тип контакта датчика пистолета. Для RS-485 указывают проверенные параметры подключения и адреса кранов. Настройку чужой электроники выполняют по её документации.
- Проведите пробный налив. Сравните показания колонки и контроллера на мернике. Если требуется, скорректируйте коэффициент импульсов и повторите проверку.
- Проверьте передачу операций. Если используется облачный учёт, убедитесь, что заправки поступают в сервис АЗС-Онлайн.
После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.
Что подготовить перед обращением
Чтобы быстрее определить возможную схему, подготовьте чёткие фотографии шильдика и платы, а также сведения об отсчётном устройстве. Не снимайте крышки и не выполняйте подключения под напряжением без соответствующей квалификации. Для линии RS-485, если такой способ подтверждён, используют витую пару; устройства соединяют цепочкой без ответвлений, на концах линии устанавливают терминирующие резисторы.
Итог
«Нара 7021» имеет два крана и собственную электронику, поэтому перед подключением к «Квоте» нужно проверить плату и доступные сигналы. Прямой способ использует импульсы и релейное управление, RS-485 — только проверенную связь с электроникой колонки. Отправьте инженерам Гарвекс фото шильдика и платы: по ним или паспорту они подберут схему для конкретной ТРК.
