Замена платы управления в ТРК «Нара» на плату Гарвекс: когда это оправдано

Колонка «Нара» на мини-АЗС, КАЗС или ведомственной заправке нередко переживает нескольких владельцев. Механика у таких колонок ремонтопригодна, а вот электроника со временем становится узким местом: плата управления работает по протоколу ЗАО «Нара», а современный учёт топлива требует связки с контроллером и облачным сервисом. Ниже — разбор, когда нара замена платы управления оправдана, а когда колонку достаточно подключить к контроллеру учёта напрямую.

Что стоит за электроникой «Нара»

ТРК «Нара» выпускало ЗАО «Нара» (г. Серпухов, Московская область), сейчас марку представляет сайт trknara.ru. По руководствам встречаются такие модели:

• «Нара 28» — одинарная колонка 50 л/мин, ±0,25 %;
• «Нара 5012» и «Нара 5027» (5127–5427) — от 2 до 8 рукавов, 50 л/мин, информационно-заправочный блок и насосно-измерительные блоки;
• «Нара 7021» — с погружным насосом;
• «Нара LPG 1000» — газовая.

Топливо: бензин, дизельное топливо, керосин.

Устройство «Нара 28»: приёмный клапан, фильтр, пластинчатый насос, газоотделитель, поршневой измеритель объёма, датчик расхода (оптический, два выхода со сдвигом, период — 10 мл), клапан двойного действия, кран, блок индикации и управления. Датчик положения крана — геркон. Двигатель 0,55 кВт, 380 В.

Плата ЭЦТ 2-16.01 и отсчётные устройства

Плата управления ЭЦТ 2-16.01 принимает команды по RS-485 и включает магнитные пускатели, клапаны отсечки и снижения расхода, до двух постов. На каждый кран задаётся режим «интерфейс» или «импульсный». Встречаются и отсчётные устройства «Топаз» (106К2-4), и отсчётные устройства без интерфейса — они работают от пульта по импульсам.

Связь: протокол, скорость, адреса

Колонка общается по RS-485 с использованием протокола обмена ЗАО «Нара» версий 2.0 и 2.1, скорость — 4800 бит/с. У колонки и системы управления должны совпадать протокол, скорость и сетевые адреса кранов. Дозу можно задавать и с блока местного управления. Систему управления к колонке подбирают из проверенных на совместимость: «похожий разъём» здесь ничего не гарантирует.

Когда замена платы оправдана

1. Плата ЭЦТ 2-16.01 или отсчётное устройство неисправно, а подходящей системы управления с совпадающим протоколом, скоростью и адресами кранов нет.
2. Колонку нужно включить в современный учёт: лимиты на водителя и группу, авторизация по картам или пин-кодам, отчёты в реальном времени, интеграция с 1С — это даёт связка «контроллер + колонка».
3. Отсчётное устройство без интерфейса: прямое импульсное подключение — очевидный путь, но если нужны штатные индикация и кнопки плюс управление насосом и клапанами, замена электроники тоже вариант.
4. Нужен обмен по RS-485, а протокол обмена колонки не совпадает с протоколом системы управления. Для электроники конкретной модели возможность связи проверяют инженеры Гарвекс — заранее её не обещают.

Три варианта: сравнение

При прямом подключении протоколы не используются вовсе. контроллер Квота-2 или контроллер Квота-3 сам считает импульсы, включает насос и клапан своими реле, следит за датчиком пистолета (нормально замкнутый или нормально разомкнутый контакт) и останавливает насос, если импульсы пропали. На один такой контроллер — один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

При управлении по RS-485 у колонки своя электроника, она сама считает литры, а контроллер разрешает налив, задаёт дозу и получает результат. Квота-2 управляет по RS-485 до двух постов, Квота-3 — до четырёх. Способы можно совмещать: например, Квота-3 — один пост прямым подключением и ещё три по RS-485. Линия RS-485 — витая пара, устройства подключаются цепочкой без ответвлений, на концах линии — терминирующие резисторы.

Что даёт плата Гарвекс

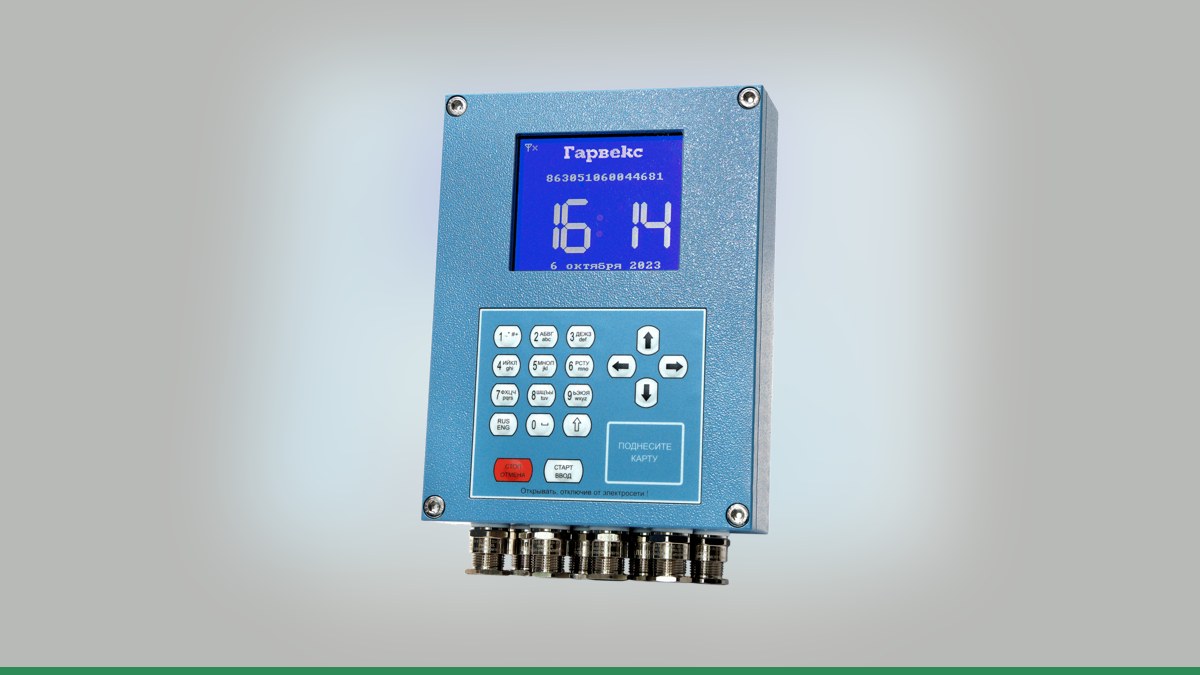

Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки; настройка — через меню и по Wi-Fi. Это законченная электроника колонки, а не переходник. Схему подключения определяют инженеры Гарвекс после осмотра колонки либо по паспорту и фото платы: универсального решения для всех моделей «Нара» нет, и совместимость заранее не гарантируется.

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настройка поста в Квоте: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
3. Пробный налив в мерник и поправка коэффициента.
4. Подключение связи и проверка, что заправки приходят в сервис АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

Если связь пропала, заправки хранятся в памяти контроллера и уходят на сервер позже.

Поверка и сервис

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс. Отдельно напомним про штатный сервис: электронная юстировка выполняется по мернику 10 л с выводом колонки из торговли и отключением опроса на время ввода коэффициента, а у «Нара 7021» фильтры грубой очистки меняют через 50 000 л.

Вывод

Замена платы — не первый и не единственный ответ на вопрос, что делать с электроникой «Нара». Если колонка исправна и есть рабочий генератор импульсов, часто достаточно прямого подключения к контроллеру. Если нужен обмен по RS-485, сначала проверяют конкретную плату. И только когда электроника устарела или несовместима, имеет смысл менять её на плату Гарвекс, подобранную по осмотру колонки.

Чтобы понять, какой из трёх вариантов ваш, отправьте инженерам Гарвекс фото шильдика и платы колонки — по ним подберут схему подключения и подскажут, что понадобится для настройки.
