ТРК Sanki в составе КАЗС и МАЗС: автоматизация выдачи и учёта топлива

Топливораздаточные колонки Sanki (Beijing Sanki Petroleum Technology Co., Ltd) давно и успешно работают на компактных автозаправочных станциях — модульных АЗС (МАЗС), контейнерных АЗС (КАЗС) и ведомственных заправках. Эти колонки конструктивно рассчитаны на суровые условия (−40…+50 °C), имеют гидравлику всасывающего или напорного типа и электронный блок управления с интерфейсом RS-485. Однако для современной автоматизации — контроля доступа водителей, лимитов топлива, сбора данных в 1С и мониторинга резервуаров — колонку необходимо интегрировать в учётную систему. Рассказываем, как это можно сделать, используя контроллеры учёта топлива «Квота» (Гарвекс) и облачный сервис АЗС-Онлайн, и какие варианты совместимость реальны без потери точности учёта.

Что важно знать об электронике Sanki

Колонки серий SK65ZF (всасывающая гидравлика) и SK65QF (напорная) от 2 до 10 рукавов оснащены четырёхпоршневым измерителем объёма. Один оборот его вала соответствует 0,5 литра топлива. На валу установлен оптический датчик импульсов: 50 импульсов на оборот (то есть 100 имп/л), два канала A и B, питание +12 В. Помимо этого, в колонке есть:

• электромагнитный клапан с тремя состояниями (закрыт, малый поток, большой поток);
• магнитный геркон в держателе пистолета для сигнала «пистолет снят»;
• магнитный пускатель для включения двигателя насоса;
• электронный отсек, где расположены материнская плата с процессором, плата питания, силовая плата, плата индикации (ЖК) и электромеханический счётчик.

Связь с внешней системой возможна по интерфейсу RS-485 с протоколами SANKI и АЗТ 2.0. К сожалению, возможность прямого управления колонкой протоколами контроллеров «Квота» через RS-485 на данный момент не подтверждена — этот вопрос инженеры Гарвекс проверяют по модели платы колонки. Зато есть два других способа, которые гарантированно работают и уже применяются на многих объектах.

Два пути к автоматизации

1. Прямое подключение к контроллеру «Квота»

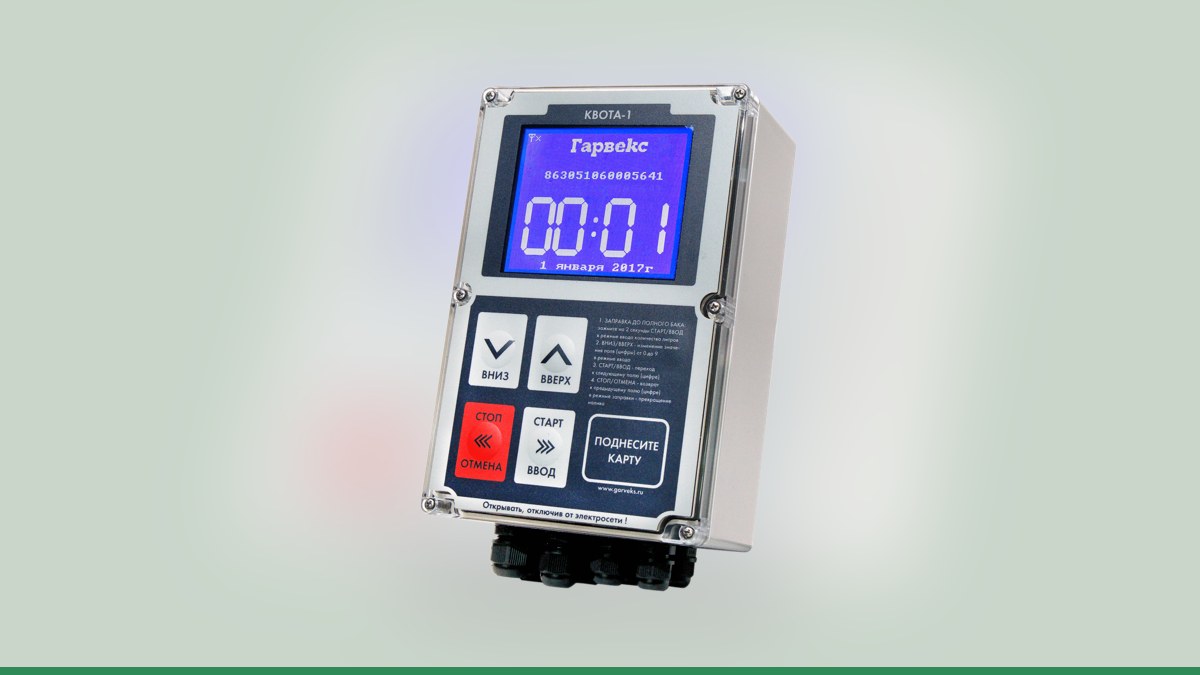

Этот способ не требует замены электроники и не использует протоколы RS-485. Контроллер «Квота-2» или «Квота-3» напрямую подключается к:

• генератору импульсов измерителя (каналы A и B, +12 В);
• пускателю насоса (реле контроллера коммутирует цепь пускателя);
• электромагнитному клапану (реле большого и малого потока);
• датчику пистолета (геркону, тип контакта — нормально замкнутый или нормально разомкнутый, настраивается в контроллере).

Контроллер сам считает импульсы, задаёт коэффициент «импульсов на литр» (100 для Sanki), включает и отключает насос и клапан, контролирует снятие пистолета. Остановка насоса происходит автоматически при пропадании импульсов (окончании выдачи) или при превышении лимита.

Важные ограничения: - на один контроллер «Квота-2» или «Квота-3» можно организовать один полноценный пост с двухканальным счётчиком и клапаном снижения расхода, либо два упрощённых поста с одноканальным счётчиком (без снижения расхода); - для работы с двумя и более колонками потребуется несколько контроллеров или комбинированная схема.

Прямое подключение сохраняет заводскую гидравлику и измеритель, но электроника колонки фактически становится неактивной — отключается её материнская плата от управления (кроме индикации, которая может оставаться). При этом точность учёта обеспечивается контроллером, и после такой модернизации требуется поверка — уточните у инженеров Гарвекс.

2. Замена платы управления на плату Гарвекс

Если электроника Sanki устарела или вы хотите получить полный функционал современной колонки (управление дисплеем, кнопками, настройка по Wi-Fi), можно заменить «мозги» колонки на плату управления ТРК Гарвекс. Она подключается к тем же исполнительным элементам: насосу, клапану, генератору импульсов, датчику пистолета, дисплею и кнопкам. Настройка — через меню на плате или по Wi-Fi.

После замены платы колонка становится совместимой с «Квотой» по RS-485: контроллер управляет ею как полноценным постом с заданием дозы, разрешением налива и получением результата (способ «управление по RS-485»). При этом можно использовать облачный сервис АЗС-Онлайн для авторизации водителей по картам или пин-кодам, установки лимитов, удалённого запуска и контроля всех операций.

Обратите внимание: замена платы — это вмешательство в электронику колонки, влияющее на учёт. Поэтому после установки необходима поверка — уточните у инженеров Гарвекс.

Сравнение вариантов

Как подключить и настроить учёт

Инженеры Гарвекс разработали типовой порядок работ, который включает пять шагов:

1. Пришлите фото шильдика колонки и её электронной платы на контакты Гарвекс. Специалисты определят модель Sanki (например, SK65ZF422B или SK65QF212B), проверят, какие импульсы выдает генератор, и выберут схему — прямое подключение или замена платы.
2. Настройка контроллера «Квота» (соответствующей модели — «Квота-2» или «Квота-3»). В меню задаётся тип поста (прямой или RS-485), коэффициент импульсов (100 имп/л), параметры насоса, клапана, датчика пистолета.
3. Пробный налив в мерник — производится корректировка коэффициента для достижения точности учёта.
4. Подключение связи: к контроллеру подключается GSM-модем (или Ethernet/Wi-Fi для «Квота-3»), настраивается передача данных в сервис АЗС-Онлайн. Проверяется, что каждая заправка приходит на сервер в реальном времени. При временных обрывах связи данные сохраняются в памяти контроллера (8192 операции у «Квота-1/2», ещё больше у «Квота-3»).
5. Настройка в АЗС-Онлайн: заводятся водители, группы, присваиваются карты или пин‑коды, устанавливаются лимиты топлива (суточные, месячные, на одну заправку). После этого колонка готова к автоматизированной работе.

Вывод

Топливораздаточные колонки Sanki могут быть успешно интегрированы в современную автоматизированную систему учёта топлива. Наиболее реалистичные пути — прямое подключение к контроллеру «Квота» (с подключением к генератору импульсов, пускателю и клапану) или замена платы управления на плату Гарвекс, если требуется полный функционал и связь по RS-485. Оба варианта позволяют получать данные в облачный сервис АЗС-Онлайн, управлять выдачей по лимитам и картам, вести отчёты и интегрироваться с 1С.

Чтобы выбрать правильную схему и избежать лишних затрат, отправьте инженерам Гарвекс фото шильдика и платы вашей колонки Sanki по адресу с сайта контактов. Они подберут подходящий способ подключения, а также проконсультируют по вопросам поверки после модернизации.
