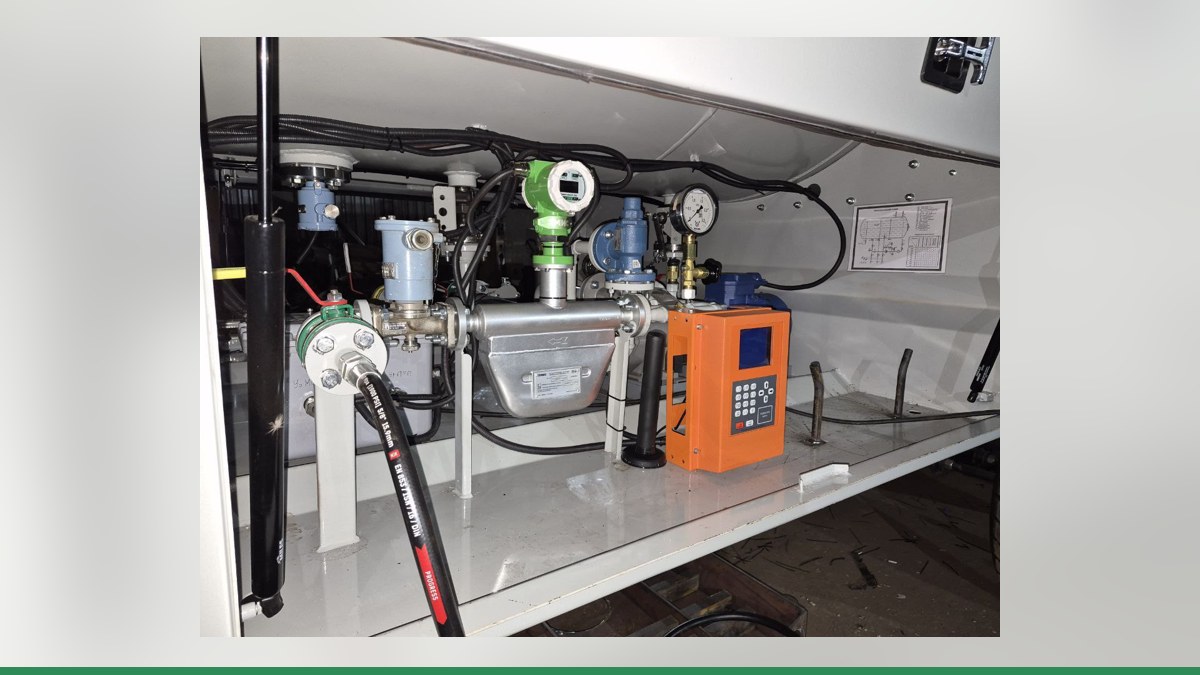

Замена платы управления в ТРК Sanki на плату Гарвекс: когда это оправдано

Плата управления в топливораздаточной колонке — это связующее звено между гидравликой, отсчётным устройством и системой учёта. Пока колонка работает «сама по себе», её состояние мало кого беспокоит. Но как только владелец мини-АЗС, КАЗС, МАЗС или ведомственной заправки хочет видеть заправки в отчётах, ставить лимиты на водителей и запускать налив с кассы, вопрос упирается именно в электронику. Разберём, когда на колонке Sanki SK65 достаточно настроек, а когда оправдана замена платы управления на решение Гарвекс.

Что стоит за электроникой Sanki SK65

Sanki (Санки) — это Beijing Sanki Petroleum Technology Co., Ltd из КНР, компания основана в 2006 году. Для серии SK65 выпущено руководство по эксплуатации на русском языке (SK65ZF422B, редакция 2012 года), и оно ссылается на российские ГОСТ.

Модельный ряд включает всасывающую гидравлику SK65ZF212B, ZF422B, ZF632B, ZF842B, ZF1052B и напорную SK65QF212B, QF422B, QF632B, QF842B, QF1052B — от 2 до 10 рукавов и от 1 до 5 видов топлива. Номинальный расход — 50 или 80 л/мин, питание 380 В, рабочий диапазон от −40 до +50 °C.

Устройство колонки: насосный моноблок с газоотделителем приводится электродвигателем через ремённую передачу. Далее топливо проходит электромагнитный клапан и четырёхпоршневой измеритель объёма — один оборот вала соответствует 0,5 л. На валу измерителя стоит оптический датчик импульсов: 50 импульсов на оборот, два канала (A и B), питание +12 В. Клапан имеет три состояния — закрыт, малый поток, большой поток, поэтому перед завершением заданной дозы расход снижается. Снятие пистолета определяет магнитный геркон в держателе крана, пуск двигателя — магнитный пускатель. В электронном отсеке расположены плата питания, материнская плата с процессором, силовая плата, плата индикации (ЖК), электромеханический счётчик и обогрев.

Связь с системой управления — интерфейс RS-485, протоколы SANKI и АЗТ 2.0. Сервис предполагает электронную юстировку и настройку параметров с клавиатуры отсчётного устройства, перемычки на материнской плате, поверку раз в год, а также смену версии программы через порт RS-232.

Три способа подружить Sanki SK65 с учётом

Прямое подключение

Здесь протоколы не используются вообще — только импульсы и реле. «Квота» сама считает импульсы генератора (в настройке задаётся коэффициент «импульсов на литр»), включает насос и клапан своими реле, следит за датчиком пистолета (тип контакта — нормально замкнутый или нормально разомкнутый) и останавливает насос, если импульсы пропали. На один контроллер Квота-2 или Квота-3 приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Управление по RS-485

Если у колонки своя электроника, она сама считает литры, а «Квота» по линии RS-485 разрешает налив, задаёт дозу и получает результат. По RS-485 Квота-2 управляет до 2 постов, Квота-3 — до 4. Способы можно совмещать: например, один пост прямым подключением и ещё три по RS-485.

Важный момент: возможность связи по протоколам SANKI и АЗТ 2.0 по RS-485 с контроллером «Квота» не подтверждена — это проверяют инженеры Гарвекс. Не стоит заранее ставить знак равенства между протоколами разных производителей.

Замена платы управления

Если электроника колонки устарела или несовместима, её можно заменить платой управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настройка ведётся через меню и по Wi-Fi. Схему подключения подбирают инженеры Гарвекс после осмотра колонки или по паспорту и фото платы — универсального решения «на глаз» здесь нет.

Когда замена платы оправдана

• Электроника колонки выработала ресурс, плата ремонтировалась неоднократно, а стабильности нет.
• Существующая плата не даёт получить нужный набор сигналов для учёта, а доработка силовой части невозможна или нецелесообразна.
• Колонку нужно включить в общий контур с лимитами, отчётами и удалённым запуском, а штатные средства этого не обеспечивают.
• Планируется объединить несколько постов разного возраста под одним контроллером.
• Важна предсказуемая сервисная поддержка и понятная настройка коэффициента импульсов.

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настраивается пост в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета либо адрес по RS-485.
3. Выполняется пробный налив в мерник и поправка коэффициента.
4. Подключается связь и проверяется, что заправки приходят в АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Что получает владелец

Связка «Квота + колонка» работает с облачным сервисом АЗС-Онлайн: лимиты топлива на водителя и группу, авторизация по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграция с 1С и мониторинг транспорта. Контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть, а если связь пропала — заправки хранятся в памяти контроллера и уходят на сервер позже.

Вместо вывода

Замена платы управления — не самоцель, а один из инструментов. Иногда колонку Sanki SK65 достаточно подключить напрямую или по RS-485, и она годами работает в общей системе учёта. Иногда ремонт и настройки уже не дают нужного результата, и тогда плата Гарвекс становится разумным решением. Разницу определяет осмотр, а не общие соображения.

Чтобы получить точный ответ по вашей колонке, отправьте инженерам Гарвекс фото шильдика и платы — по ним подберут схему подключения и подскажут дальнейшие шаги. Контакты — на странице контакты Гарвекс.
