Мини-АЗС, КАЗС, МАЗС или ведомственная заправка на колонках Scheidt & Bachmann — обычно уже работающий объект. Гидравлика и электроника там надёжные, а вот учёт топлива нередко ведётся вручную: по журналу, чекам или ведомостям. Автоматизировать отпуск можно, не вмешиваясь в гидравлическую часть, — важно правильно выбрать, как система учёта получит литры.
Scheidt & Bachmann — немецкий производитель оборудования для АЗС из Мёнхенгладбаха, заправочные системы компания выпускает с 1932 года, в России работает представительство «Шайдт и Бахманн РУС». В линейке — компактные серии 2400 (2401, 2402, 2404, 2405 на 1–2 продукта), серия 6100 (например, 6102-6010, до пяти продуктов, есть скоростные варианты на 130 л/мин), модульные CLOU 7000 (7002-7010, с дисплеем и оплатой у колонки) и MPD 89.
Внутри такой колонки работает всасывающий лопастной насос в моноблоке с фильтром, обратным клапаном и газоотделителем, взрывозащищённый трёхфазный двигатель Siemens, электромагнитные клапаны Bürkert и четырёхпоршневой измеритель S&B (варианты KM250, KM0, KMI) со встроенным импульсным датчиком. Управляет этим ценовой компьютер S&B T20, который обменивается данными с измерителем и периферией по внутренней шине CAN.
Для учёта ключевой элемент — импульсный датчик измерителя. Именно от него зависит, по какой схеме контроллер учёта топлива будет «видеть» каждый отпущенный литр.
Три способа связать колонку с системой учёта
| Вариант | Кто считает литры | Что требуется от колонки | Когда подходит |
|---|---|---|---|
| Прямое подключение к контроллеру «Квота» | Контроллер «Квота» | Сигнал генератора импульсов, пускатель двигателя насоса, электромагнитные клапаны, датчик снятия пистолета | Электроника колонки не участвует в учёте, нужна простая и предсказуемая схема |
| Управление по RS-485 | Электроника колонки | Интерфейс связи; совместимость по модели платы проверяют инженеры | У колонки есть своя электроника, которая отдаёт результат налива |
| Замена платы управления | Плата Гарвекс вместе с «Квотой» | Осмотр колонки и подбор платы | Электроника устарела или не даёт нужных сигналов |
Прямое подключение: импульсы и реле
При прямом подключении протоколы не используются вообще — только провода. Контроллер сам считает импульсы генератора импульсов колонки, для чего в настройке задаётся коэффициент «импульсов на литр». Насос и клапан контроллер включает через свои реле, следит за датчиком снятия пистолета (тип контакта — нормально замкнутый или нормально разомкнутый) и останавливает насос, если импульсы пропали.

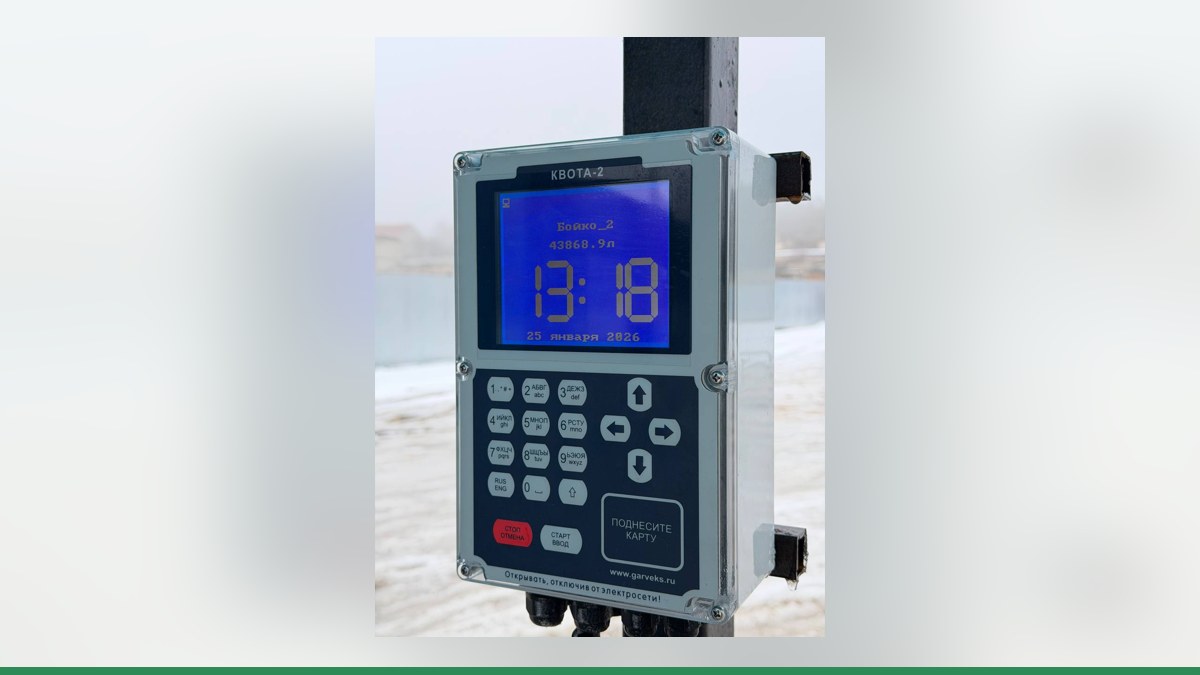

На один контроллер «Квота-2» или «Квота-3» приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.
Управление по RS-485: литры считает электроника колонки
Во втором варианте у колонки работает своя электроника: она сама считает литры, а контроллер Квота-3 по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так «Квота» работает с колонками с электроникой «Топаз» и с «Квота-Р». Протоколы разных производителей не взаимозаменяемы, поэтому по конкретной плате вопрос решают инженеры.
Отдельно про Scheidt & Bachmann: связь с системой управления у этих колонок возможна через интерфейсный модуль V11 либо IFSF LON, в руководстве упоминается и LAN. Возможность связать такие интерфейсы с контроллером «Квота» по RS-485 не подтверждена — её проверяют инженеры Гарвекс по модели платы, паспорту или фото.
Линия RS-485 — это витая пара; устройства подключаются цепочкой, без ответвлений, на концах линии ставят терминирующие резисторы.
Замена платы управления
Если электроника колонки устарела или несовместима с системой учёта, её можно заменить: плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настройка ведётся через меню и по Wi-Fi. Подбор платы делается по осмотру колонки — без него говорить о совместимости нельзя.
Как подключить и настроить учёт
- Пришлите инженерам Гарвекс фото шильдика и платы колонки — по ним выбирается схема подключения.
- Настройте пост в контроллере: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета — или адрес по RS-485, если литры считает электроника колонки.
- Сделайте пробный налив в мерник и поправьте коэффициент импульсов.
- Подключите связь и проверьте, что заправки приходят в сервис АЗС-Онлайн.
- Заведите в АЗС-Онлайн водителей, карты, лимиты и отчёты.
Важно: после вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
Что даёт АЗС-Онлайн
Облачный сервис работает в связке «Квота + колонка». В нём задают лимиты топлива на водителя и группу, авторизуют по картам или пин-кодам, запускают колонку удалённо, контролируют резервуары, получают отчёты в реальном времени, интегрируются с 1С и мониторингом транспорта.
Контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть. Если связь пропала, операции остаются в памяти контроллера: «Квота-1» и «Квота-2» хранят 8192 операции и рассчитаны на 4096 пользователей, до двух постов и до четырёх датчиков уровня топлива, устанавливаются вне взрывоопасной зоны. «Квота-3» добавляет Ethernet, Wi-Fi и LAN, взрывозащищённый корпус, до четырёх постов и работу от −60 до +50 °C. Когда связь возвращается, накопленные заправки уходят на сервер.
Вместо вывода
Учёт топлива на мини-АЗС с колонками Scheidt & Bachmann реально автоматизировать, не меняя гидравлику. Схема зависит от того, какая электроника стоит в колонке и какой сигнал она отдаёт, поэтому универсального ответа «подключайте только так» нет: где-то достаточно импульсов и реле, где-то нужен RS-485, а где-то — замена платы управления.
Сфотографируйте шильдик и плату колонки и отправьте их инженерам Гарвекс — они подберут схему под ваш объект. Контакты есть на странице контакты Гарвекс.
