Замена платы управления в ТРК Scheidt & Bachmann на плату Гарвекс: когда это оправдано

Scheidt & Bachmann — немецкий производитель оборудования для АЗС, выпускающий заправочные системы с 1932 года. Колонки бренда работают в России; у компании есть российское представительство «Шайдт и Бахманн РУС». Если нужно подключить такую колонку к автоматизированному учёту топлива, сначала важно определить, что подойдёт именно к её электронике: прямое подключение контроллера, связь с имеющейся платой или замена платы управления.

Запрос «scheidt & bachmann замена платы управления» сам по себе не означает, что плату необходимо менять. Решение зависит от устройства конкретной колонки и задачи владельца. Инженеры Гарвекс подбирают схему после осмотра или по паспорту и фотографиям оборудования; совместимость заранее не предполагается.

Что проверить до выбора способа

Электроника колонки и её гидравлическая часть — разные узлы, и работы с ними требуют разного подхода. Например, в описанной архитектуре Scheidt & Bachmann ценовой компьютер S&B T20 обменивается данными с измерителем и периферией по внутренней шине CAN. Наличие этой шины не означает, что контроллер учёта сможет управлять колонкой по RS-485.

Колонки могут работать автономно или подключаться через интерфейсный модуль V11 либо IFSF LON; руководство также упоминает LAN. Возможность связи таких систем с контроллером «Квота» по RS-485 не подтверждена: её проверяют инженеры Гарвекс по модели электроники и имеющимся документам. Не следует считать разные интерфейсы и протоколы взаимозаменяемыми.

До выбора схемы нужно выяснить:

• какая электроника установлена и в каком она состоянии;
• есть ли доступ к сигналу генератора импульсов измерителя;
• как подключены двигатель насоса, клапаны и датчик пистолета;
• требуется ли сохранить имеющуюся электронику или её функции;
• какие способы учёта и удалённого контроля нужны на объекте.

Три варианта подключения

Один из вариантов — подключить контроллер напрямую к сигналам и исполнительным устройствам колонки. Здесь протоколы не используются: контроллер считает импульсы генератора измерителя, а насос и клапан управляются через реле. Другой путь — управление по RS-485, но только если колонка со своей электроникой поддерживает подходящий способ связи. Если электроника устарела или несовместима, рассматривают замену платы.

Прямое подключение: когда можно обойтись без замены

При прямом подключении «Квота» работает с генератором импульсов измерителя и электрическими цепями колонки. Для этого проверяют возможность подключить импульсный сигнал, пускатель насоса, клапаны и датчик пистолета. В настройках задают коэффициент импульсов на литр и тип контакта датчика — нормально замкнутый или нормально разомкнутый.

Этот вариант не требует связи по протоколу с электроникой колонки. Но схема подключения зависит от конкретного исполнения ТРК, поэтому одного названия бренда недостаточно. Если подходящий сигнал или цепи нельзя корректно использовать, инженеры рассмотрят другие варианты.

Замена платы: когда она оправдана

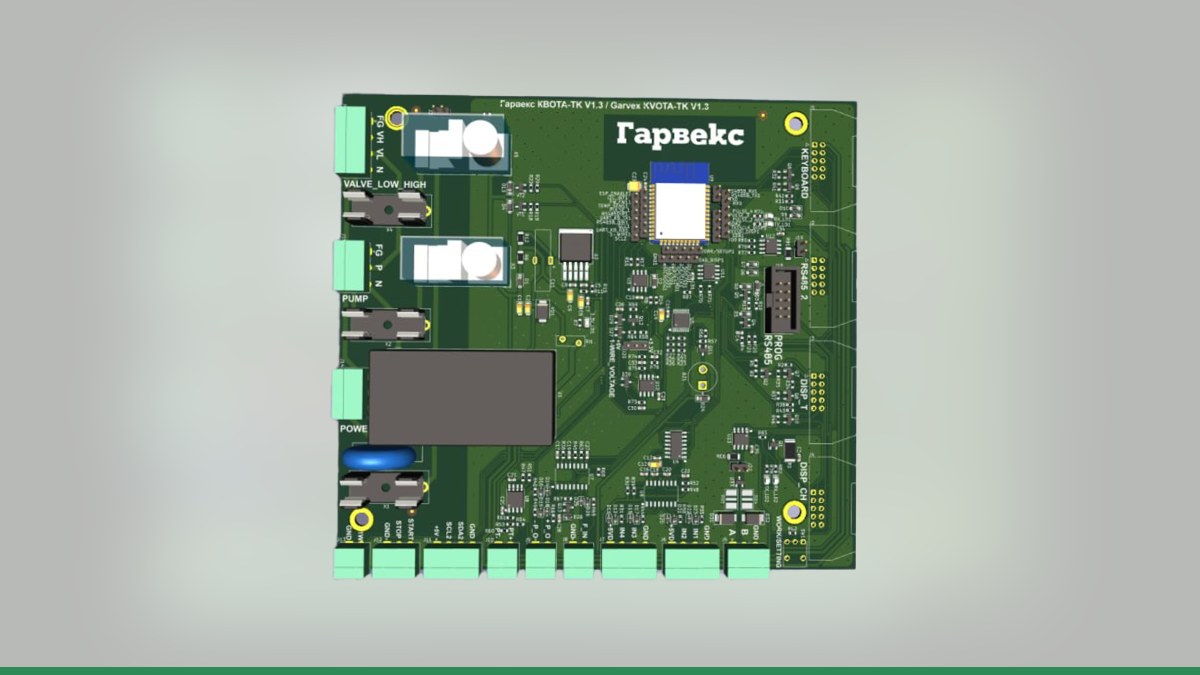

Замена платы управления может быть уместна, если электроника колонки устарела или не подходит для требуемой схемы учёта. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками; настраивается через меню и по Wi-Fi. Подбор выполняют по осмотру колонки — устанавливать плату только на основании предположения о совместимости нельзя.

Замена платы — это не универсальный способ решить любую неисправность. Перед выбором нужно сопоставить состояние электроники, состав оборудования и задачи объекта. При этом работы с поршневым измерителем и скоростной гидравликой Scheidt & Bachmann выполняют только обученные специалисты. Вопросы, связанные с измерителем, не следует подменять настройкой платы управления.

Подробнее о решении можно узнать на странице плата управления ТРК Гарвекс.

Как подключить и настроить учёт

1. Соберите данные о колонке. Сфотографируйте шильдик и плату, подготовьте паспорт, если он есть. Важно, чтобы на снимках были видны маркировка и разъёмы.
2. Передайте материалы инженерам Гарвекс. По ним специалисты оценят, можно ли использовать прямое подключение, проверят возможность связи по RS-485 или предложат рассмотреть замену платы.
3. Настройте пост в контроллере. Для прямой схемы задают тип поста, коэффициент импульсов, насос, клапан и датчик пистолета. При управлении по RS-485 настраивают адрес, если такая связь подтверждена для установленной электроники.
4. Проведите пробный налив. Проверяют работу оборудования и учёт объёма в мернике; при необходимости поправляют коэффициент импульсов.
5. Проверьте передачу данных. Если на объекте используется облачный сервис, контролируют, что заправки поступают в него. АЗС-Онлайн работает в связке «Квота + колонка»: заправки передаются через GSM или проводную сеть, а при потере связи сохраняются в памяти контроллера и отправляются позже.

Контроллеры Квота-2 и других моделей подбирают с учётом схемы подключения и числа постов. Для ТРК Scheidt & Bachmann принципиально сначала проверить электронику и сигналы, а уже затем выбирать оборудование и способ управления.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Итог

Замена платы Гарвекс оправдана не автоматически, а когда имеющаяся электроника устарела или несовместима с нужной системой учёта и инженеры подтвердили возможность установки. Если нужные сигналы доступны, может подойти прямое подключение; связь по RS-485 рассматривают только после проверки конкретной электроники. Чтобы получить подбор схемы, отправьте инженерам Гарвекс фото шильдика и платы колонки через страницу контакты Гарвекс.
