Шельф КЕД-50/LPG предназначена для выдачи сжиженного газа, а связка с контроллером Квота и АЗС-Онлайн помогает вести учёт заправок и управлять доступом к ним. Но готовность колонки к подключению нельзя определить только по названию модели: имеют значение её электронная часть, версия прошивки и выбранный способ управления. Поэтому сначала инженеры Гарвекс проверяют данные колонки, а затем подбирают схему.
Что важно знать о Шельф КЕД-50/LPG
Это газовое исполнение с одним или двумя рукавами и расходом 50 л/мин. Минимальная доза — 5 л, максимальное рабочее давление гидросистемы — 1,6 МПа. В газовый модуль входят четырёхпоршневой измеритель объёма, отделитель газовой фазы и датчик импульсов. Предусмотрены дифференциальный клапан, указатель газовой фазы, манометры, клапаны снижения расхода и отсечки, а также предохранительные клапаны.
Проход всасывающего трубопровода составляет 25 мм, диаметр рукава — 18 мм, фильтрование — до 40 мкм. Эти характеристики описывают колонку, но сами по себе не подтверждают её совместимость с конкретным контроллером.
В колонке предусмотрены разные режимы управления. В меню выбирается «SHELF», «АЗТ 2.1» или PULT; для обмена данными используется интерфейс RS-485. При этом PULT — импульсное управление, а RS-485 относится к работе колонки со своей электроникой. Это разные схемы, и один протокол нельзя считать эквивалентом другого.
Три варианта подключения к Квоте

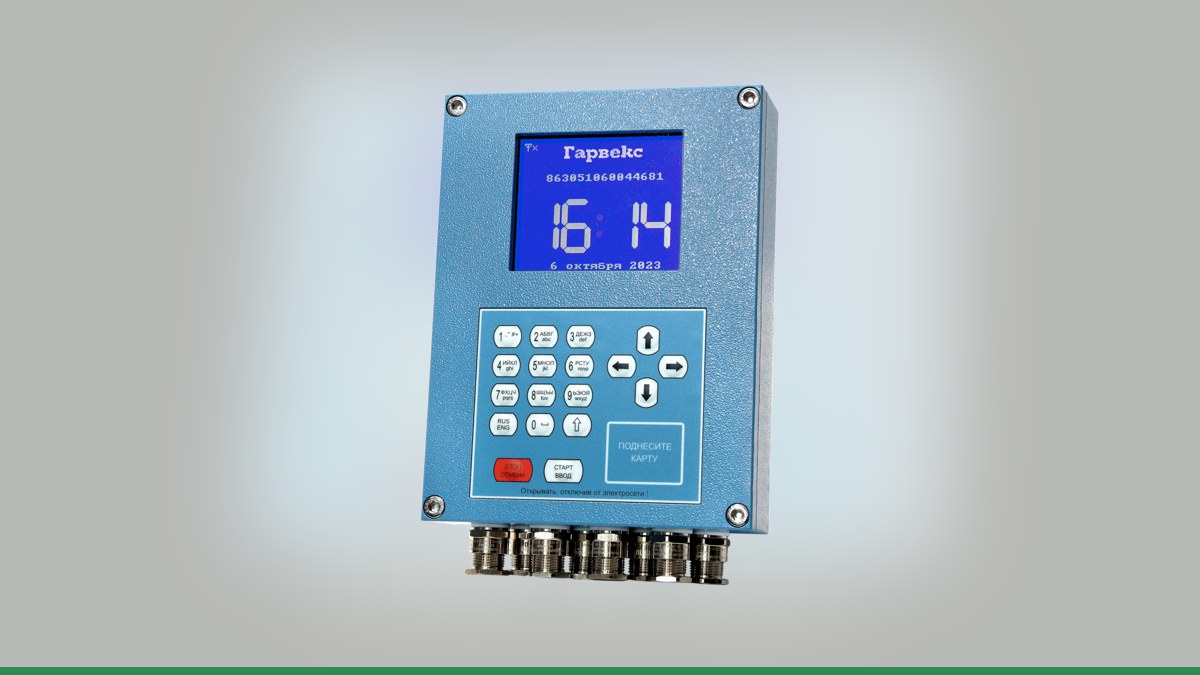

Для учёта через АЗС-Онлайн нужна связка «колонка + Квота»: контроллер получает данные о выдаче и передаёт их в облачный сервис. Для Шельф КЕД-50/LPG возможны три пути, но окончательный вариант выбирают после проверки электроники.
| Вариант | Как работает | Что нужно проверить |
|---|---|---|
| Импульсный режим PULT | Квота считает импульсы колонки и управляет пуском через свои реле. | Возможность организовать прямое подключение по фактической схеме колонки. |
| Управление по RS-485 | Колонка со своей электроникой считает литры, а Квота разрешает налив, задаёт дозу и получает результат. | Протокол, модель платы и версию прошивки. Совместимость с Квотой подтверждают инженеры. |
| Замена электроники | Вместо штатной электроники рассматривают плату управления ТРК Гарвекс. | Возможность такого решения для конкретной колонки по результатам осмотра. |
При прямом подключении протоколы не используются: нужны сигналы генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Квота считает импульсы, управляет насосом и клапанами и останавливает насос, если импульсы пропали. В настройке контроллера задают коэффициент импульсов на литр. Сам факт наличия импульсного датчика не означает, что схема подключения уже подтверждена: её необходимо сверить с исполнением колонки.
Если рассматривается RS-485, колонка работает на собственной электронике. Инженеры проверяют, можно ли связать её с Квотой с учётом платы и версии прошивки. Наличие RS-485 и выбор протокола в меню колонки не являются гарантией совместимости. Не следует также считать протоколы «SHELF» и «АЗТ 2.1» взаимозаменяемыми с протоколами других производителей.
Если штатная электроника не подходит для выбранной схемы, можно обсудить замену платы на плату управления ТРК Гарвекс. Это не универсальное решение для всех колонок: возможность замены оценивают при осмотре.
Что даёт АЗС-Онлайн на ведомственной заправке
АЗС-Онлайн — облачный сервис, который работает в связке с контроллером Квота и колонкой. В нём можно настраивать лимиты топлива для водителей и групп, использовать авторизацию по картам или PIN-кодам, удалённо запускать колонку и просматривать отчёты. Также доступны контроль резервуаров, интеграция с 1С и мониторинг транспорта.
Квота передаёт заправки на сервер через SIM-карту или проводную сеть. Если связь временно пропала, операции сохраняются в памяти контроллера и отправляются позже. Это позволяет не терять данные о выдачах из-за кратковременного отсутствия соединения.
Для выбора контроллера учитывают способ связи, число постов и условия размещения. Например, контроллер Квота-2 использует RS-485 и связь через GSM-модуль, а контроллер Квота-3 поддерживает RS-485 и Ethernet, а также GSM, Wi-Fi и LAN. Подходящий вариант определяют для конкретной схемы объекта.
Как подключить и настроить учёт
- Передайте данные о колонке. Пришлите инженерам Гарвекс фото шильдика и платы управления. По ним или по паспорту специалисты оценят электронику и предложат возможный вариант подключения.
- Согласуйте схему. Это может быть прямое подключение через импульсы в режиме PULT, управление по RS-485 после проверки совместимости или замена электроники. Не подключайте колонку, исходя только из названия протокола.
- Настройте пост в Квоте. В зависимости от схемы задают тип поста, коэффициент импульсов, насос, клапан и датчик пистолета либо адрес оборудования по RS-485. Настройку конкретной колонки и её меню согласуют по выбранному варианту.
- Проверьте учёт на выдаче. Выполните пробный налив в мерник и при необходимости скорректируйте коэффициент импульсов. Затем проверьте, что результат выдачи отображается в контроллере.
- Подключите сервис. Настройте передачу данных и убедитесь, что заправки поступают в АЗС-Онлайн. После этого можно завести водителей, карты, лимиты и настроить отчёты.
После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.
Итог
Шельф КЕД-50/LPG можно рассматривать для учёта через Квоту и АЗС-Онлайн по одной из трёх схем: импульсное управление PULT, RS-485 или замена электроники. Выбор зависит от исполнения колонки и результатов проверки, поэтому заранее гарантировать совместимость нельзя. Чтобы инженеры подобрали схему для вашей мини-АЗС, КАЗС, МАЗС или ведомственной заправки, отправьте им фото шильдика и платы управления. Подробнее о сервисе — на странице АЗС-Онлайн.
