Модернизация Tokheim Premier: прямое подключение к «Квоте» или замена электроники

Tokheim Premier можно включить в систему учёта топлива двумя способами: подключить «Квоту» к импульсному датчику и исполнительным цепям либо заменить электронику колонки на плату управления ТРК Гарвекс. Выбор зависит от фактической комплектации и состояния оборудования. Поэтому запрос «tokheim premier модернизация замена платы управления» — это не готовая схема подключения, а повод сначала проверить, какие узлы установлены в колонке и доступны для подключения.

Что важно проверить в Tokheim Premier

В документации для рассматриваемой схемы Tokheim указана плата «WWC 0EL 021.0 COMM TOKHEIM INTERFACE». Для управления колонкой описан протокол Tokheim: на стороне колонки используются токовые сигналы, а на стороне контроллера — RS-485 с согласованием блоком Топаз-119-19М.

Это описание не подтверждает совместимость протокола Tokheim с контроллером «Квота». Возможность обмена между конкретной платой колонки и «Квотой» проверяют инженеры Гарвекс. Нельзя считать, что одинаковое обозначение интерфейса RS-485 означает одинаковый протокол или гарантирует связь.

До выбора варианта нужно выяснить, какая плата стоит в колонке, есть ли доступ к импульсному датчику, пускателю насоса и клапанам. Для предварительной оценки пригодятся фото шильдика и платы, а также паспорт оборудования, если он сохранился.

Два варианта модернизации

Прямое подключение к «Квоте»

При прямом подключении протоколы связи не используются. «Квота» считает импульсы генератора колонки, а насос и клапан включает через свои реле. Также контроллер отслеживает датчик пистолета и может остановить насос, если импульсы пропали. В настройке задают коэффициент «импульсов на литр», но его нельзя выбирать наугад: значение проверяют при наливе в мерник.

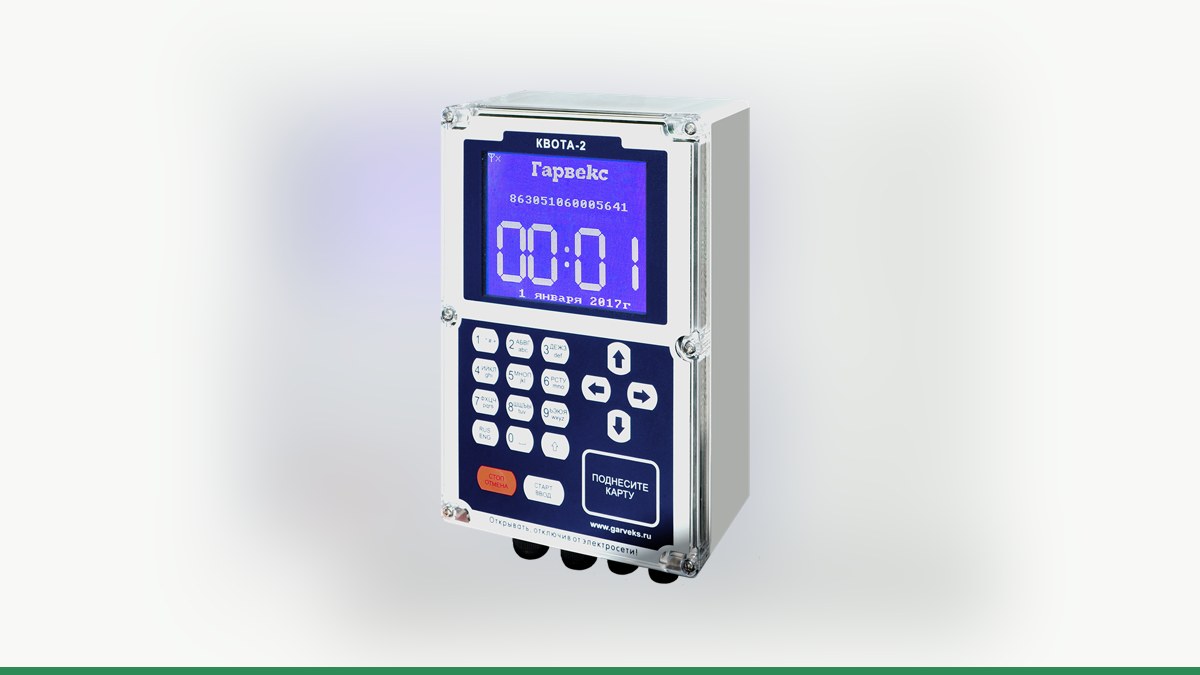

Такой вариант имеет смысл рассматривать, если к нужным цепям есть доступ и инженеры подтвердили, что схема подходит для конкретной колонки. На контроллере Квота-2 прямое подключение предусмотрено для одного полноценного поста или двух упрощённых. Возможность конкретной конфигурации зависит от оборудования и назначения постов.

Замена платы управления

Если существующая электроника несовместима с выбранной схемой или не позволяет подключить необходимые сигналы, рассматривают замену платы. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор выполняют после осмотра: заранее утверждать совместимость с Tokheim Premier нельзя.

Замена электроники меняет принцип управления колонкой, поэтому важно оценить не только возможность подключения проводов, но и то, как будут учитываться и отображаться заправки. Подробнее о возможностях изделия — на странице плата управления ТРК Гарвекс.

Как подключить и настроить учёт

1. Соберите исходные данные. Сфотографируйте шильдик колонки и плату управления. Если есть паспорт или схема подключения, приложите их. Не вскрывайте оборудование под напряжением.
2. Передайте материалы инженерам Гарвекс. По фото или после осмотра специалисты оценят доступные цепи и предложат вариант: прямое подключение, управление по RS-485 при подтверждённой совместимости либо замена платы.
3. Согласуйте состав подключения. Для прямого варианта проверяют, как подключить генератор импульсов, пускатель насоса, клапан и датчик пистолета. Для связи по RS-485 нужно отдельно подтвердить совместимость электроники колонки. Возможность работы «Квоты» с протоколом Tokheim или IFSF не подтверждена заранее.
4. Настройте пост в контроллере. При прямом подключении задают тип поста и коэффициент импульсов, а также параметры исполнительных цепей и датчика пистолета. При подтверждённой работе по RS-485 настраивают адрес поста. Конкретную электронику Tokheim не следует настраивать по инструкциям для других марок.
5. Проверьте учёт. Выполните пробный налив в мерник, сравните фактический объём с показаниями и при необходимости скорректируйте коэффициент. Затем проверьте передачу заправок в систему учёта.
6. Настройте удалённый контроль, если он нужен. В связке «Квота + колонка» сервис АЗС-Онлайн позволяет вести лимиты, авторизацию и отчёты. При потере связи данные сохраняются в памяти контроллера и передаются позже.

Поверка после вмешательства

Если вмешательство в электронику влияет на учёт топлива, нужна поверка — уточните порядок у инженеров Гарвекс. «Квота» не заменяет метрологическую проверку, а пробный налив помогает проверить настройку учёта, но не отменяет поверку.

Как выбрать подходящий путь

Прямое подключение позволяет сохранить доступные узлы колонки и передать управление насосом и клапаном «Квоте». Замена платы рассматривается, когда существующая электроника не подходит для требуемой схемы. Связь по RS-485 — отдельный вариант только при подтверждённой совместимости; сам по себе интерфейс не гарантирует обмен данными.

Чтобы подобрать схему для Tokheim Premier, отправьте инженерам Гарвекс фото шильдика и платы колонки. По этим материалам или после осмотра они оценят возможные варианты подключения и подскажут, какие данные понадобятся для настройки.
