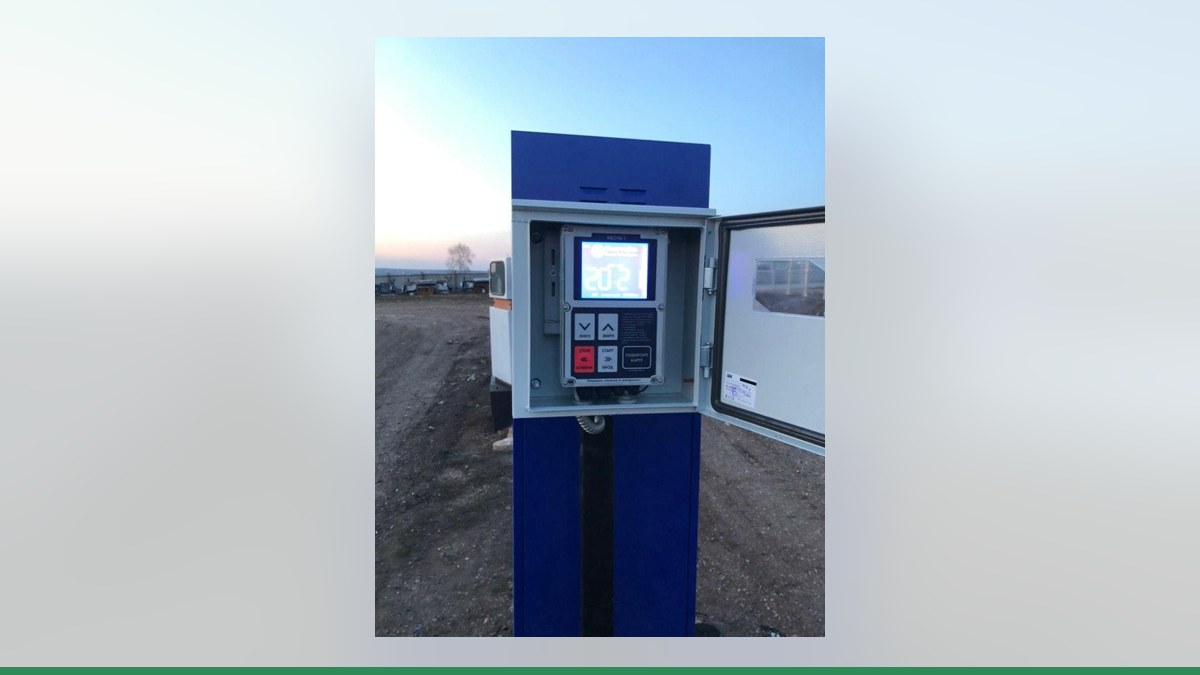

Модернизация Tokheim Quantium 500T: прямое подключение к «Квоте» или замена электроники

Tokheim Quantium 500T — колонка с калькулятором WWC T1. При модернизации важно не исходить из названия модели или предполагаемой совместимости: сначала выясняют, какая электроника установлена и какие сигналы доступны для подключения. Обычно рассматривают два пути — подключить контроллер «Квота» напрямую или заменить электронику колонки на плату управления Гарвекс. Какой вариант подойдёт, инженеры Гарвекс определяют после осмотра или изучения паспорта и фотографий платы.

Что важно знать о Quantium 500T

В калькуляторе WWC T1 находятся центральный процессор и элементы управления колонкой. В его составе также предусмотрены внешний источник питания с резервной батареей, защита двигателей от перегрузки и аварийный выключатель сети. Пульсатор MP1 передаёт сигналы счётчику своей стороны.

Для связи с системой управления в калькуляторе могут выбираться разные протоколы, в том числе Tokheim и IFSF. Однако наличие протокола у колонки само по себе не подтверждает, что контроллер «Квота» сможет с ним работать. Возможность связи проверяют по модели установленной платы и доступной документации.

Поэтому первый вопрос при модернизации — не «какой протокол выбрать», а «какая схема управления есть сейчас и какие сигналы можно использовать».

Два варианта модернизации

Прямое подключение к «Квоте»

При прямом подключении колонка управляется не через протокол обмена. Контроллер принимает импульсы генератора, включает насос и клапан через реле, отслеживает датчик пистолета и останавливает насос, если импульсы пропали. Для такой схемы нужны доступные подключения к генератору импульсов, пускателю насоса, клапанам и датчику пистолета.

Это может быть подходящим решением, если сигналы можно корректно подключить и настроить. Но доступность выхода пульсатора MP1 для внешнего контроллера нельзя предполагать заранее: её подтверждают при осмотре. В настройке «Квоты» задают коэффициент импульсов на литр и параметры управления постом, после чего работу проверяют контрольным наливом.

Замена платы управления

Второй путь — заменить электронику колонки на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Такой вариант рассматривают, если подключить существующую электронику к «Квоте» не получается или если требуется перевести управление на другую плату.

Замена требует подбора по конкретной колонке: значение имеют её устройство, доступные подключения и состав оборудования. Подробнее о возможностях можно прочитать на странице платы управления ТРК Гарвекс.

Управление по RS-485

Если у колонки остаётся собственная электроника, можно отдельно рассмотреть управление по RS-485: «Квота» передаёт команду на разрешение налива и дозу, а колонка считает литры и возвращает результат. Но для Quantium 500T возможность связи с «Квотой» по протоколу Tokheim или IFSF не подтверждена. Инженеры проверяют её по модели платы и документации.

Важно не смешивать этот вариант с прямым подключением: при прямой схеме протоколы не используются, нужны провода от импульсного генератора, пускателя, клапанов и датчика пистолета. RS-485 относится к управлению колонкой с собственной электроникой; протоколы разных производителей не следует считать взаимозаменяемыми.

Как подключить и настроить учёт

1. Передайте данные о колонке. Сфотографируйте шильдик и установленную плату. Если есть паспорт или документация, приложите их. По этим материалам инженеры Гарвекс оценят возможные схемы подключения.
2. Выберите контроллер и схему. Для прямого подключения учитывают число постов и доступные сигналы. Например, у Квота-2 один полноценный пост прямого подключения; Квота-3 поддерживает прямое подключение одного полноценного или двух упрощённых постов. Посмотреть характеристики можно на страницах контроллера Квота-2 и контроллера Квота-3.
3. Настройте пост. Для прямой схемы задают тип поста, коэффициент импульсов, насос, клапан и тип контакта датчика пистолета. Для управления по RS-485 указывают параметры подключения, предусмотренные выбранной схемой.
4. Проверьте налив. Выполните пробный налив в мерник и при необходимости скорректируйте коэффициент импульсов. Проверка нужна, чтобы убедиться в корректном учёте после монтажа.
5. Подключите удалённый учёт, если он нужен. В связке «Квота + колонка» сервис АЗС-Онлайн позволяет вести лимиты, авторизацию и отчёты. Заправки передаются через мобильную или проводную сеть; при потере связи контроллер хранит операции и отправляет их позднее. Подробности — на странице сервиса АЗС-Онлайн.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Какой вариант выбрать

Универсального решения для всех Tokheim Quantium 500T нет. Прямое подключение позволяет использовать сигналы колонки без обмена по протоколу, но подходит только при наличии необходимых точек подключения. Замена платы — отдельный путь, требующий подбора электроники и проверки возможности её установки. Связь по RS-485 с сохранением штатной электроники также нельзя считать гарантированной без проверки.

Чтобы выбрать схему для вашей мини-АЗС, КАЗС, МАЗС или ведомственной заправки, отправьте инженерам Гарвекс фото шильдика и платы колонки. По ним можно предварительно определить, какие варианты стоит рассматривать, а окончательное решение принять после проверки документации или осмотра.
