Топаз-306БУ5 — блок управления рукавом топливораздаточной колонки. Он управляет узлами отпуска топлива и считает сигналы датчика расхода. При подключении к контроллеру учёта топлива «Квота» важно сначала определить, в каком режиме будет работать колонка: по RS-485 с собственной электроникой или импульсно, через сигналы и реле. Это разные схемы, и выбор зависит от установленного оборудования и задачи учёта.
Что делает блок Топаз-306БУ5
Блок управляет магнитным пускателем насоса, клапаном отсечки и клапаном снижения расхода. Во время налива он принимает импульсы датчика расхода, выводит дозу на индикатор и ведёт электронный и электромеханический суммарные счётчики. Датчик может быть одноканальным или двухканальным; заданный для него коэффициент составляет от 1 до 500 имп/л.
Для отображения дозы используются ЖКИ Топаз-160Т-1/7 или СДИ Топаз-160-13/6. Сигнал датчика снятого пистолета также участвует в работе колонки. В зависимости от настройки Топаз-306БУ5 работает в интерфейсном, импульсном или ручном режиме.
В интерфейсном режиме блок обменивается данными по RS-485, используя протокол версии 2.0 разработки «Топаз-электро». У каждого рукава есть сетевой адрес от 1 до 225: в пределах АЗС адреса должны быть сквозными и не повторяться.
Два варианта связи с «Квотой»
Если колонка подключена по RS-485, литры считает её электроника. Контроллер «Квота» разрешает налив, задаёт дозу и получает результат заправки. В импульсном варианте протоколы не применяются: контроллер считает импульсы и управляет насосом и клапанами через реле.
| Вариант | Как учитывается налив | Что важно учесть |
|---|---|---|
| RS-485 | Литры считает электроника Топаз-306БУ5, «Квота» задаёт дозу и получает результат | Указать тип поста и сетевой адрес рукава; линия — витая пара, устройства подключают цепочкой без ответвлений, на её концах устанавливают терминирующие резисторы |
| Импульсный | «Квота» считает импульсы генератора колонки, управляет насосом и клапанами через реле | Протоколы не используются; в настройках задают коэффициент импульсов, а также параметры насоса, клапанов и датчика пистолета |

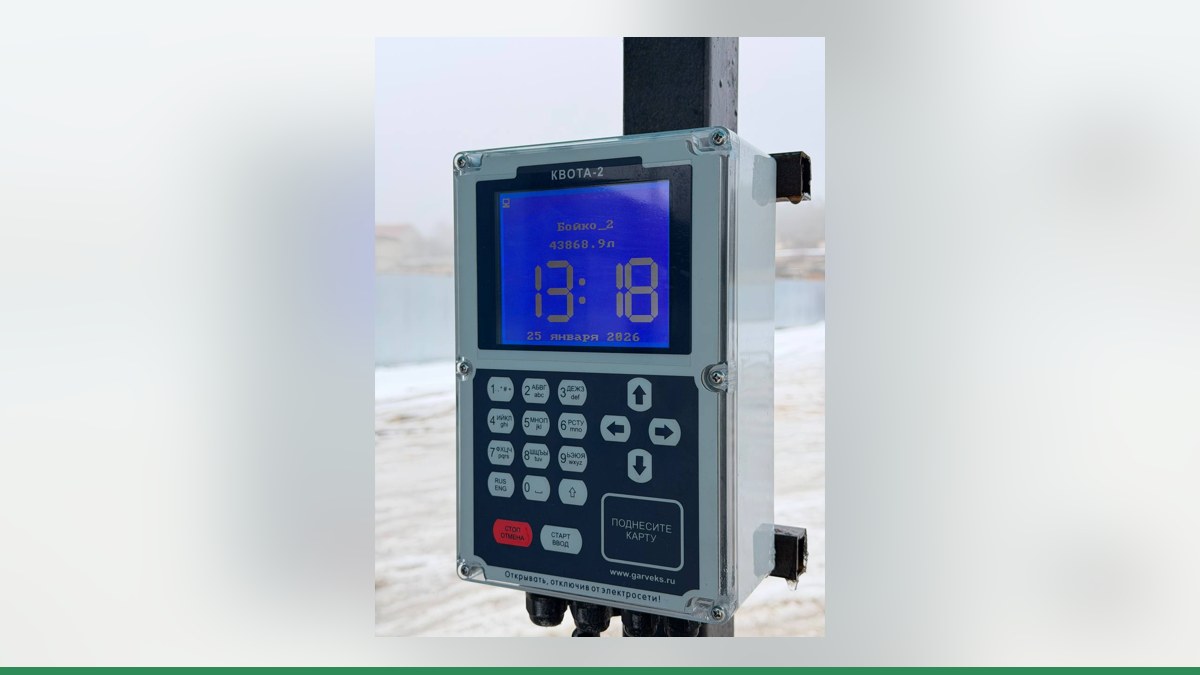

При работе по RS-485 контроллер «Квота-2» может управлять до двух постов, а «Квота-3» — до четырёх. Для импульсного подключения число постов и конфигурация зависят от контроллера и состава оборудования. Например, для полноценного поста используются двухканальный счётчик импульсов и клапан снижения расхода; упрощённый вариант может быть одноканальным. Подробно о моделях — в описаниях контроллера Квота-2 и контроллера Квота-3.
Не следует смешивать эти способы: в импульсной схеме «Квота» не обменивается с блоком данными по протоколу. А наличие RS-485 само по себе не подтверждает совместимость любой колонки — схему подключения инженеры Гарвекс определяют после осмотра или по паспорту и фотографиям платы.
Как подключить и настроить учёт
- Определить установленную электронику. Сфотографировать шильдик колонки и плату, зафиксировать модель блока управления. По этим данным или паспорту инженеры Гарвекс подберут схему подключения.
- Выбрать режим работы. Для обмена с «Квотой» по RS-485 Топаз-306БУ5 настраивают в интерфейсный режим. Для импульсного варианта используют режим, предусмотренный для управления сухими контактами (реле). Параметры самой колонки настраивают по её документации.
- Подключить линию или сигналы по выбранной схеме. Для RS-485 учитывают требования к линии и уникальный адрес рукава. При прямом подключении соединяют необходимые сигналы генератора импульсов, реле управления, клапанов и датчика пистолета — конкретные точки подключения определяются по документации и осмотру платы.
- Настроить пост в «Квоте». Для RS-485 выбирают тип поста и задают адрес. Для импульсного режима настраивают коэффициент импульсов на литр, управление насосом и клапанами, а также тип контакта датчика пистолета. Не подставляйте значения наугад: они должны соответствовать оборудованию и результатам проверки.
- Проверить работу наливом в мерник. Убедиться, что запуск и остановка происходят штатно, объём учитывается правильно, а результат заправки передаётся в систему. Если колонка подключена к облачному сервису, отдельно проверить поступление операций в АЗС-Онлайн.
Что проверить до запуска
Перед подключением полезно убедиться, что известны модель контроллера, режим Топаз-306БУ5, адрес рукава и тип датчика расхода. Для RS-485 проверьте, что адрес не повторяется на объекте и линия выполнена без ответвлений. Для импульсной схемы важно сверить настройки коэффициента с фактическим учётом по мернику.
Если электроника колонки устарела или не подходит для выбранного способа управления, одним из вариантов может быть замена платы управления ТРК. Подбор выполняют по осмотру конкретной колонки; подробнее — плата управления ТРК Гарвекс.
После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.
Итог
Топаз-306БУ5 можно связать с «Квотой» по RS-485 или использовать импульсный режим с управлением через реле. В первом случае объём считает электроника колонки, во втором — контроллер по импульсам. Чтобы выбрать безопасную и корректную схему, отправьте инженерам Гарвекс фотографии шильдика и платы колонки: они оценят оборудование и подскажут подходящий вариант подключения.
