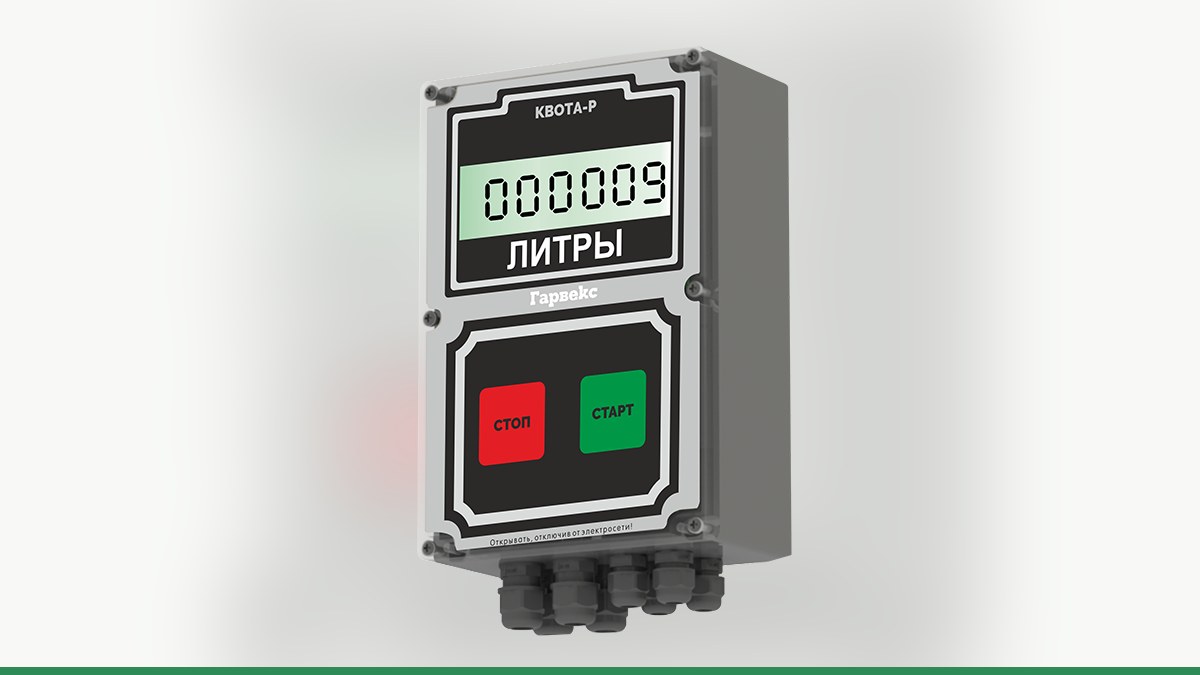

Топаз-511-11-1000/06 с 106Т1: подключение к Квоте или замена электроники

Топаз-511-11-1000/06 с отсчётным устройством 106Т1 можно включить в учёт ведомственной заправки двумя основными способами: подключить колонку к контроллеру «Квота» или заменить электронику. Это разные схемы работы. При прямом подключении контроллер считает импульсы и управляет исполнительными цепями; при работе по RS-485 литры считает электроника колонки. Какой вариант подойдёт конкретной колонке, определяют после проверки её исполнения и платы.

Что важно знать о модели

У этой версии один вид топлива, всасывающая гидравлика и индикация СДИ. Отсчётное устройство 106Т1 считает импульсы датчика расхода. Дискретность ДРТ и выходных импульсов задаётся параметром: 0,01 или 1,0 л/имп. Колонка построена на моноблоке, четырёхцилиндровом измерителе объёма и генераторе импульсов.

Для подключения важно не только название модели, но и то, как выполнены конкретная колонка и её электрические цепи. Необходимо выяснить, доступны ли импульсный выход, цепи насоса и клапанов, сигнал датчика пистолета, а также какое исполнение электроники установлено. Поэтому заранее гарантировать совместимость по одному обозначению модели нельзя.

Два варианта управления

При прямом подключении протоколы связи не используются. «Квота» получает импульсы от генератора, считает топливо по заданному коэффициенту «импульсов на литр» и управляет насосом и клапанами через реле. Также подключается датчик пистолета. Если импульсы пропадают, контроллер останавливает насос.

При управлении по RS-485 колонка работает со своей электроникой: она считает литры, а «Квота» разрешает налив, задаёт дозу и получает результат. Возможность такой схемы для конкретного исполнения нужно подтвердить. Само наличие отсчётного устройства 106Т1 не заменяет проверку модели платы и доступных интерфейсов.

Для системы с прямым подключением коэффициент контроллера должен соответствовать сигналу генератора импульсов. Не следует считать его автоматически известным по модели колонки: настройки сверяют с фактическим исполнением, затем проверяют наливом в мерник. Если выбран обмен по RS-485, импульсный коэффициент для подсчёта в контроллере не подменяет настройку электроники колонки.

Когда рассматривать замену платы

Замена электроники может быть вариантом, если установленную плату нельзя подключить к системе учёта подходящим способом или если её состояние не позволяет обеспечить требуемую работу. Для этого используют плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки; настройка выполняется через меню и по Wi-Fi.

Это не означает, что плату можно установить без оценки конкретной ТРК. Важно проверить размещение оборудования, подключение узлов и состояние проводки. Инженеры подбирают схему по осмотру колонки либо по паспорту и фотографиям платы. До такой проверки не стоит закупать компоненты или менять проводку, ориентируясь только на название модели.

Для учёта также выбирают подходящую модель контроллера. Например, контроллер Квота-2 рассчитан на работу до двух постов, а контроллер Квота-3 — до четырёх. У Квота-3 прямым подключением обслуживается один полноценный или два упрощённых поста; остальные подключаются по RS-485. Фактическая схема зависит от выбранного способа управления и состава постов.

Как подключить и настроить учёт

1. Подготовьте данные о колонке. Сфотографируйте шильдик, отсчётное устройство и плату так, чтобы были видны маркировки и клеммы. Приложите паспорт, если он сохранился.
2. Согласуйте способ подключения. Инженеры Гарвекс оценивают, можно ли использовать импульсы и релейное управление, подходит ли связь по RS-485 или целесообразна замена платы.
3. Настройте пост в «Квоте». Для прямого подключения указывают тип поста, коэффициент импульсов, насос, клапан и тип контакта датчика пистолета. Для RS-485 задают адрес поста и проверяют обмен с электроникой колонки.
4. Проверьте работу наливом. Выполните пробный налив в мерник, сравните показания и при необходимости скорректируйте коэффициент. Проверьте запуск и остановку насоса, работу клапанов и реакцию на снятие пистолета.
5. Подключите передачу данных. После проверки поста настройте передачу заправок в сервис АЗС-Онлайн. В сервисе можно вести лимиты топлива, авторизацию водителей и отчёты; если связь временно пропадает, данные сохраняются в памяти контроллера и передаются позже.

При подключении по RS-485 линия выполняется витой парой, устройства подключают цепочкой без ответвлений, а на концах линии устанавливают терминирующие резисторы. Параметры протоколов здесь не приводятся: их нельзя переносить с одной системы на другую по аналогии.

Что выбрать владельцу мини-АЗС

Если электроника колонки поддерживает подходящий способ управления и исправна, можно сохранить её и подключить «Квоту». Прямой вариант требует доступа к импульсному выходу и цепям управления; RS-485 позволяет оставить подсчёт литров за электроникой колонки. Если подходящего подключения нет, рассматривают замену платы. Во всех случаях решение принимают по фактической схеме, а не только по маркировке ТРК.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс. Чтобы подобрать схему для Топаз-511-11-1000/06 с 106Т1, отправьте инженерам Гарвекс фото шильдика и платы колонки, а также паспорт, если он есть.
