Топаз-511-11-1000/06 (с отсчётным устройством 106Т1) на мини-АЗС и ведомственной заправке: учёт топлива через АЗС-Онлайн

На ведомственных заправках и мини-АЗС часто встречаются колонки с электроникой «Топаз» — это надёжные аппараты, которые эксплуатируются годами. Модель Топаз-511-11-1000/06 с отсчётным устройством 106Т1 — один из типичных примеров. Она рассчитана на один вид топлива, оснащена всасывающей гидравликой и светодиодной индикацией (СДИ). Устройство 106Т1 принимает импульсы от датчика расхода топлива (ДРТ) и ведёт учёт выданного топлива.

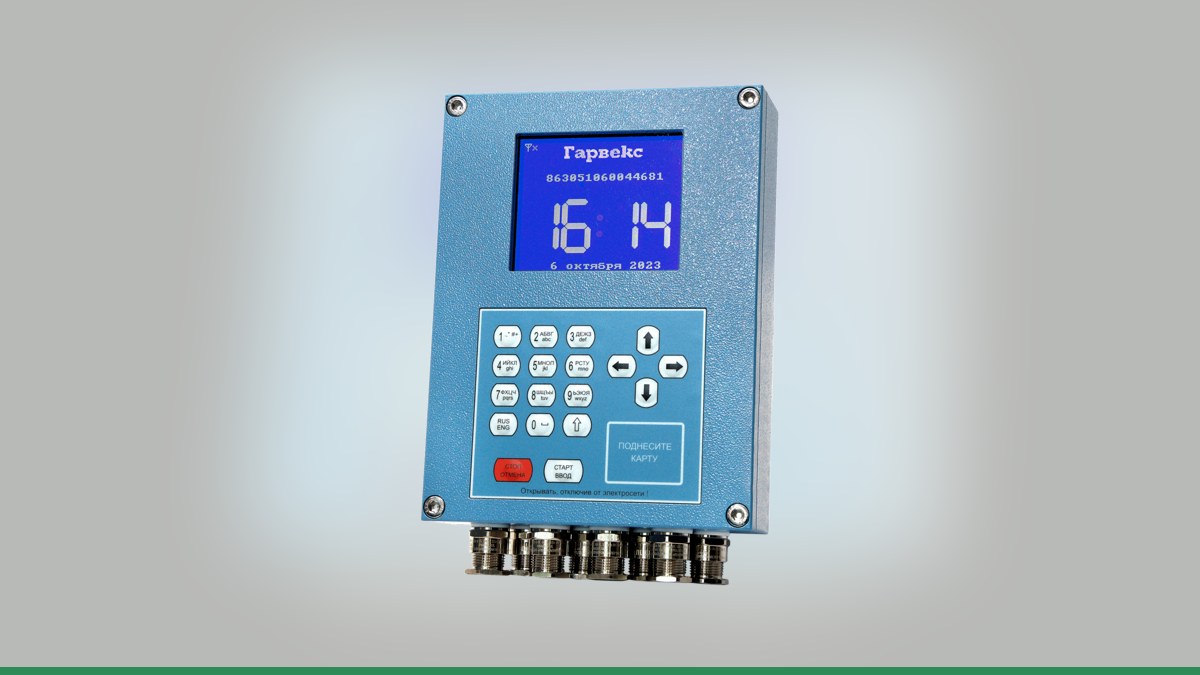

Если перед вами стоит задача автоматизировать учёт, контролировать выдачу топлива по картам и получать отчёты удалённо, колонку можно интегрировать с облачным сервисом АЗС-Онлайн. Для этого потребуется контроллер учёта топлива «Квота» от компании «Гарвекс». В статье разберём особенности подключения и настройки такой системы.

Особенности колонки Топаз-511-11-1000/06

Колонка построена на стандартных для «Топаз» узлах: моноблок, четырёхцилиндровый измеритель объёма и генератор импульсов. Отсчётное устройство 106Т1 обрабатывает сигналы с ДРТ и выводит дозу на табло. Важный параметр — дискретность датчика расхода. Она задаётся при настройке и может составлять 0,01 или 1,0 литра на импульс. Это значение понадобится при конфигурации контроллера.

Ключевая особенность: колонка поддерживает работу по интерфейсу RS-485 с использованием протокола «версия 2.0» разработки «Топаз-электро». Это означает, что управлять наливом и получать данные об отпущенном топливе можно по цифровой линии, не вмешиваясь в электронику учёта. Каждый рукав имеет сетевой адрес от 1 до 225, адреса не должны повторяться в пределах одной АЗС.

Однако электронику колонки можно подключить и «напрямую» — считывая импульсы с датчика расхода и управляя насосом через реле. Выбор способа зависит от задач и состояния колонки.

Варианты подключения к контроллеру «Квота»

Контроллеры «Квота» (Гарвекс) поддерживают два принципиально разных способа интеграции с колонкой. Выбор определяется инженерами после осмотра платы и паспорта колонки. Вот их сравнение:

Прямое подключение

При прямом подключении контроллер «Квота» берёт на себя функции управления насосом и клапанами. Он получает импульсы от генератора колонки, в настройке задаётся коэффициент «импульсов на литр» (берётся из паспорта ДРТ). Контроллер также следит за датчиком снятого пистолета (тип контакта настраивается — нормально замкнутый или нормально разомкнутый). Если импульсы пропадают во время налива, контроллер останавливает насос.

Этот способ подходит, если штатная электроника колонки неисправна или устарела, и вы готовы заменить её функции контроллером.

Управление по RS-485

Это предпочтительный вариант для колонок с электроникой «Топаз». Контроллер Квота-2 или Квота-3 подключается к линии RS-485. Он авторизует водителя (по карте или пин-коду), задаёт дозу и запускает налив. Электроника колонки сама считает литры, управляет насосом и клапанами, а по окончании передаёт результат в контроллер.

Преимущества: - Минимальное вмешательство в штатную электронику. - Сохраняется заводской учёт и индикация на табло колонки. - Можно управлять несколькими постами (до 4 на Квота-3).

Замена платы управления

Если электроника колонки не поддерживает ни один из способов или вышла из строя, можно установить плату управления ТРК Гарвекс. Это полноценная замена, которая берёт на себя все функции управления насосом, клапанами, дисплеем. Плата настраивается через меню или по Wi-Fi. Подбор совместимости выполняется инженерами «Гарвекс» после осмотра колонки.

Как подключить и настроить учёт

Процесс интеграции колонки Топаз-511-11-1000/06 с сервисом АЗС-Онлайн состоит из нескольких этапов. Рассмотрим их по порядку.

Шаг 1. Диагностика и подбор схемы

Владелец присылает инженерам «Гарвекс» фото шильдика колонки (с моделью и заводским номером) и фото платы электроники. Если колонка работает, дополнительно — фото паспорта. На основе этих данных специалисты определяют:

• какой способ подключения возможен (прямой, RS-485 или замена платы);
• какой контроллер «Квота» подходит (для RS-485 — Квота-2 или Квота-3);
• параметры линии RS-485 (витая пара, терминирующие резисторы на концах, цепочка без ответвлений).

Шаг 2. Монтаж и настройка контроллера

После выбора схемы устанавливается контроллер (вне взрывоопасной зоны). В настройках задаётся:

• Тип поста — прямой или RS-485.
• Для прямого подключения — коэффициент импульсов на литр (из паспорта ДРТ или мерного налива), тип датчика пистолета, время работы насоса без импульсов.
• Для RS-485 — сетевой адрес рукава (1–225), протокол «версия 2.0».

Затем выполняется пробный налив в мерник для проверки точности учёта. При прямом подключении может потребоваться корректировка коэффициента.

Шаг 3. Настройка связи и АЗС-Онлайн

Контроллер оснащается SIM-картой (для GSM) или подключается к проводной сети (LAN, Wi-Fi — для Квота-3). В личном кабинете АЗС-Онлайн регистрируется объект, заводятся водители, привязываются карты доступа, устанавливаются лимиты на смену или период. После настройки выполняется тестовая заправка: данные должны отобразиться в сервисе в реальном времени.

Шаг 4. Поверка

Если в ходе работ выполнялось вмешательство в электронику колонки, влияющее на учёт топлива (например, замена платы или подключение напрямую к ДРТ), требуется внеочередная поверка. Уточните порядок действий у инженеров «Гарвекс».

Почему это выгодно для ведомственной заправки

После подключения вы получаете:

• Автоматизацию выдачи топлива — водитель прикладывает карту или вводит пин-код, контроллер разрешает налив в пределах лимита.
• Удалённый контроль — все операции видны в сервисе АЗС-Онлайн с любого устройства.
• Точный учёт — данные по каждой заправке, остаткам в резервуарах (если подключены датчики уровня), отчёты за период.
• Интеграцию с 1С — можно настроить обмен данными для бухгалтерского учёта.

При этом колонка «Топаз» продолжает работать в штатном режиме — её табло и органы управления сохраняются. Для водителей процесс остаётся привычным.

Заключение

Колонка Топаз-511-11-1000/06 с отсчётным устройством 106Т1 успешно интегрируется с системой учёта на базе контроллеров «Квота» и сервиса АЗС-Онлайн. Оптимальный способ подключения (по RS-485 или напрямую) определяют инженеры «Гарвекс» после анализа документации и электроники колонки.

Чтобы начать, отправьте фото шильдика и платы колонки через форму обратной связи — специалисты подберут схему и комплект оборудования для вашей задачи.
