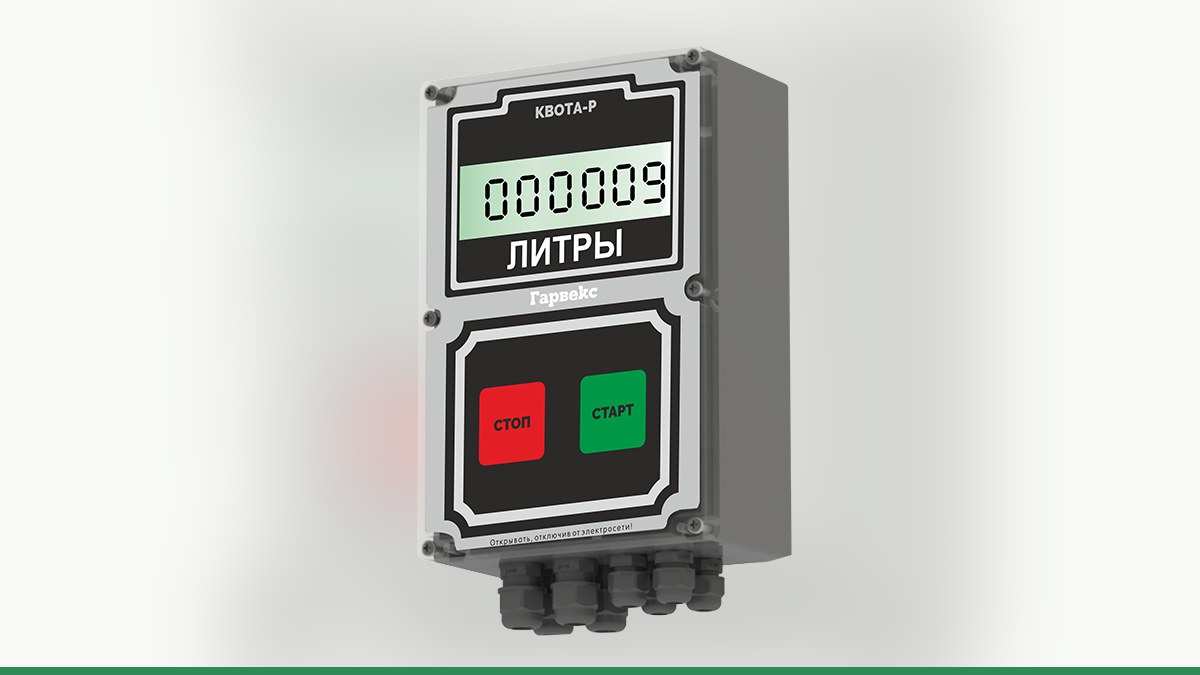

Прямое подключение колонки с электроникой «Топаз» к контроллеру «Квота»: импульсы, насос, клапан
Подписывайтесь на рассылку
Раз в неделю будем присылать вам дайджест с самыми полезными статьями.
Сопутствующие товары
Новости |
10 октября, 2026 г.
Время чтения:
5
Если на ведомственной заправке установлена колонка с электроникой «Топаз», подключить её к учёту можно разными способами. При прямой схеме контроллер «Квота» считает импульсы генератора и через реле управляет насосом и клапаном. Это не обмен данными с электроникой колонки по протоколу: здесь используются электрические сигналы и правильно подобранная схема подключения.
Важно сначала определить, что именно установлено в колонке и как связаны между собой её электроника, генератор импульсов, пускатель насоса и клапаны. По одному названию бренда нельзя заранее подтвердить, что подойдёт прямая схема. Вывод делают инженеры Гарвекс после осмотра колонки или по паспорту и фотографиям платы.
Что происходит при прямом подключении
При такой схеме «Квота» получает сигнал от генератора импульсов и сама рассчитывает выданный объём. В настройках контроллера задают коэффициент импульсов на литр. Насос и клапан включаются через реле «Квоты», а датчик пистолета передаёт состояние поста. Если импульсы пропадают, контроллер останавливает насос.
У электроники «Топаз» есть собственные блоки управления: например, блок 306БУ5 управляет магнитным пускателем насоса и клапанами, считает сигналы датчика расхода и выводит дозу на табло. Поэтому при переходе на прямое управление важно заранее выяснить, какую роль электроника колонки будет выполнять в новой схеме. Нельзя без проверки просто соединить управляющие выходы разных устройств: способ подключения выбирают по конкретной плате и документации.
При прямой схеме протоколы обмена не используются. Подключают провода генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Это принципиально отличается от управления колонкой с собственной электроникой по RS-485.
Импульсы, насос и клапан
Перед монтажом нужно проверить несколько узлов:
- Генератор импульсов. Инженерам требуется установить, какие сигналы выдаёт генератор и можно ли корректно подключить его к входу контроллера. Для учёта задаётся коэффициент «импульсов на литр», затем его проверяют пробным наливом.
- Насос. «Квота» включает его через своё реле. Схему управления пускателем определяют по устройству колонки; контроллер не должен конфликтовать с оставшимися в работе цепями электроники.
- Клапан. В полноценном посте может использоваться клапан снижения расхода. Нужно определить, какие клапаны есть в колонке и как они должны управляться.
- Датчик пистолета. При настройке учитывают тип контакта — нормально замкнутый или нормально разомкнутый.
Контроллер Квота-2 или Квота-3 поддерживает один полноценный пост прямого подключения с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Допустимую схему для конкретной колонки всё равно нужно подтвердить до монтажа.
Прямое подключение или RS-485
Колонки с электроникой «Топаз» могут работать в интерфейсном режиме по RS-485. В этом варианте литры считает электроника колонки, а «Квота» разрешает налив, задаёт дозу и получает результат. Это другой способ управления, не разновидность прямого подключения.
| Что сравниваем | Прямое подключение | Управление по RS-485 |
|---|---|---|
| Кто считает литры | Контроллер «Квота» по импульсам | Электроника колонки |
| Управление насосом и клапаном | Реле «Квоты» | По линии связи с электроникой колонки |
| Что подключают | Импульсы, насос, клапаны, датчик пистолета | Линию RS-485 |
| Когда рассматривают | Когда подходит схема прямого управления | Когда колонка работает со своей электроникой |
У «Топаз» есть собственная электроника и интерфейс RS-485, поэтому переделывать колонку на прямую схему не всегда необходимо. Для Квота-2 по RS-485 предусмотрено управление до двух постов, для Квота-3 — до четырёх. Возможность и подходящий вариант подключения определяются по установленной плате. Протоколы при прямой схеме не применяются.
Как подключить и настроить учёт
- Соберите данные о колонке. Сфотографируйте шильдик, плату и доступные обозначения клемм. Если есть паспорт или схема подключения, подготовьте их для инженеров.
- Согласуйте способ управления. Инженеры Гарвекс оценивают, подходит ли прямое подключение, либо целесообразнее оставить электронику колонки и использовать RS-485. Совместимость не подтверждают только по названию бренда.
- Подключите оборудование по выбранной схеме. Для прямого варианта соединяют вход импульсов, цепи управления насосом и клапанами, а также датчик пистолета. Работы выполняют по согласованной схеме.
- Настройте пост в «Квоте». Указывают тип поста, коэффициент импульсов, настройки насоса и клапана, тип контакта датчика пистолета. При управлении по RS-485 задают адрес поста.
- Проведите пробный налив. Сверяют показания контроллера с налитым объёмом в мернике и при необходимости корректируют коэффициент импульсов.
- Проверьте передачу данных. Если объект использует сервис АЗС-Онлайн, убедитесь, что заправки поступают в систему. После этого настраивают водителей, карты или пин-коды и лимиты.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
Главное
Прямое подключение позволяет «Квоте» самостоятельно считать импульсы и управлять насосом и клапаном через реле. Но наличие электроники «Топаз» не означает, что колонку можно подключить именно так без проверки: у неё могут быть собственные цепи управления и режим работы по RS-485. Чтобы выбрать схему без риска для учёта, отправьте инженерам Гарвекс фото шильдика и платы колонки. Связаться с ними можно через контакты Гарвекс.
