Учёт топлива на мини-АЗС с ТРК «Нара» через АЗС-Онлайн

Мини-АЗС с колонками «Нара» часто живёт по простой схеме: оператор заправляет, записывает литры в журнал, в конце смены сверяет с остатком в резервуаре. Пока топливо отпускается своей технике и объёмы небольшие, расхождения списывают на погрешность. Но как только появляются лимиты на водителей, несколько групп техники или отпуск на сторону, бумажный журнал перестаёт быть инструментом управления. Тогда учёт начинает вести контроллер учёта топлива, а владелец видит заправки в облаке — например, в сервисе АЗС-Онлайн.

Что даёт контроллер учёта на мини-АЗС

• каждая операция отпуска фиксируется и хранится в памяти контроллера;
• доступ к колонке — по картам или пин-кодам, а не «по звонку оператору»;
• лимиты отпуска задаются на водителя и на группу;
• колонку можно запускать удалённо;
• уровень топлива в резервуарах контролируется датчиками уровня;
• отчёты формируются в реальном времени, есть интеграция с 1С и мониторинг транспорта;
• если связь с сервером пропала, заправки остаются в памяти контроллера и уходят на сервер позже.

Всё это работает в связке «контроллер + колонка». Контроллеры «Квота-1» и «Квота-2» имеют интерфейс RS-485, связь через GSM-модуль, до 2 постов, до 4 датчиков уровня топлива, память на 8192 операции и 4096 пользователей; устанавливаются вне взрывоопасной зоны. «Квота-3» — это RS-485 и Ethernet, связь GSM, Wi-Fi и LAN, взрывозащищённый корпус, до 4 постов (прямым подключением — только один полноценный или два упрощённых, остальные по RS-485) и работа от −60 до +50 °C.

Колонка «Нара» глазами учёта

«Нара» — марка, которую выпускало ЗАО «Нара» (г. Серпухов, Московская область); сегодня её представляет сайт trknara.ru. В руководствах встречаются разные исполнения:

• «Нара 28» — одинарная колонка 50 л/мин, ±0,25 %;
• «Нара 5012» и «Нара 5027» (5127–5427) — от 2 до 8 рукавов, 50 л/мин, информационно-заправочный блок и насосно-измерительные блоки;
• «Нара 7021» — с погружным насосом;
• «Нара LPG 1000» — газовая.

Топливо: бензин, дизельное топливо, керосин.

Как считаются литры. В «Нара 28» топливо проходит приёмный клапан, фильтр, пластинчатый насос, газоотделитель, поршневой измеритель объёма и датчик расхода — оптический, с двумя выходами со сдвигом и периодом 10 мл. Дальше стоят клапан двойного действия, кран и блок индикации и управления, а положение крана считывает геркон.

Почему схемы подключения различаются

Определяющую роль играет электроника конкретной колонки.

• Плата управления ЭЦТ 2-16.01 принимает команды по RS-485 и включает магнитные пускатели, клапаны отсечки и снижения расхода, обслуживает до двух постов; на каждый кран задаётся режим «интерфейс» или «импульсный».
• Встречаются отсчётные устройства «Топаз» (106К2-4).
• Встречаются отсчётные устройства без интерфейса — они работают от пульта по импульсам.

У связи «Нара» свои параметры: RS-485, протокол обмена ЗАО «Нара» версий 2.0 и 2.1, скорость 4800 бит/с, при этом у колонки и системы управления должны совпадать протокол, скорость и сетевые адреса кранов. Дозу можно задавать и с блока местного управления, а систему управления к колонке подбирают из проверенных на совместимость. Именно поэтому схему подключения определяют по конкретной плате, а не по названию модели.

Три варианта подключения к «Квоте»

Прямое подключение

Контроллер сам считает импульсы генератора импульсов колонки: в настройке задаётся коэффициент «импульсов на литр». Реле контроллера включают насос и клапан, отдельный вход следит за датчиком пистолета (тип контакта — нормально замкнутый или нормально разомкнутый), а если импульсы пропали, контроллер останавливает насос. Протоколы связи здесь не используются — только провода.

Важно про количество постов: на одну «Квоту-2» или «Квоту-3» приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Управление по RS-485

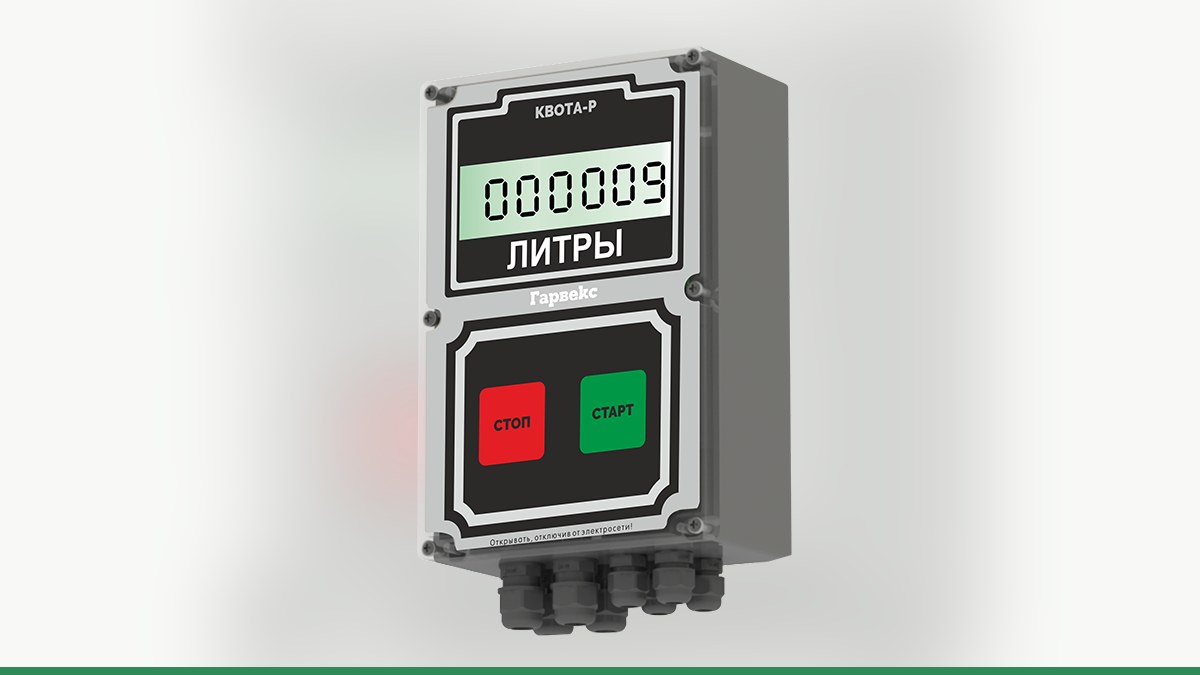

Здесь литры считает электроника самой колонки: контроллер по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так «Квота» работает с колонками с электроникой «Топаз» и с «Квота-Р» — электроникой колонки «Нева-Р» в корпусе контроллера на один пост (управление насосом и клапаном, подключение генератора импульсов и датчика пистолета, кнопки «Старт/Стоп»; работает в паре с «Квота-2» или «Квота-3»). По RS-485 «Квота-2» управляет до 2 постами, контроллер Квота-3 — до 4. Варианты можно совмещать: например, «Квота-3» — один пост прямым подключением и ещё три по RS-485.

Для электроники других марок возможность связи по RS-485 проверяют инженеры Гарвекс по модели платы. Интерфейс — это ещё не протокол: совпадение разъёма не означает совместимость, а протоколы разных производителей не взаимозаменяемы. Для старых отсчётных устройств совместимость не подтверждена — только осмотр.

Замена электроники

Если электроника устарела или несовместима, её можно заменить платой управления ТРК Гарвекс: она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, настраивается через меню и по Wi-Fi. Подбор делается по осмотру колонки.

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настраивается пост в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета — либо адрес по RS-485.
3. Проводится пробный налив в мерник и поправка коэффициента.
4. Подключается связь и проверяется, что заправки приходят в АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

Линия RS-485 и юстировка

Линия RS-485 — это витая пара, устройства подключаются цепочкой без ответвлений, на концах линии ставятся терминирующие резисторы.

Колонки «Нара» допускают электронную юстировку по мернику 10 л: колонку выводят из торговли и отключают опрос на время ввода коэффициента. У «Нара 7021» фильтры грубой очистки меняют через 50 000 л. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Вывод

Учёт топлива на мини-АЗС с колонками «Нара» строится по одному из трёх путей: прямое импульсное подключение к «Квоте», управление по RS-485 при подходящей электронике или замена платы. Выбор зависит от исполнения колонки и платы, а не от типа корпуса, поэтому решение принимают после осмотра. Чтобы получить схему для вашей колонки, отправьте шильдик и фото платы через контакты Гарвекс — инженеры посмотрят исполнение и подберут вариант подключения под ваш парк техники.
