Колонки ADAST серии V-line popular, в частности модель 8991.4xx/S (однорукавная, с гидравликой 40 или 80 л/мин), встречаются на многих ведомственных заправках и мини-АЗС. Чешское оборудование добротное — насосный моноблок, измеритель с импульсатором, клапан ON-OFF Danfoss, пистолеты Elaflex ZVA. Но электронная часть этих колонок, а именно счётчики серии ADP (ADP1 или ADP2), со временем устаревает: сложно найти сервисную инфракрасную клавиатуру для калибровки, нет удалённого мониторинга, а главное — нет автоматического учёта, контроля доступа водителей и интеграции с офисными системами.

Владельцы таких заправок всё чаще задумываются о модернизации, чтобы получить современный учёт без замены всей колонки. Какие есть варианты? Их два, и оба рабочие — но выбор зависит от состояния электроники колонки и задач. В этой статье разберём оба подхода: прямое подключение контроллера учёта «Квота» к генератору импульсов и управляющим цепям колонки, либо полная замена платы управления на современную от Гарвекс. Ниже — сравнение, пошаговый план работ и что нужно отправить инженерам для точной схемы.

Почему владельцы задумываются о модернизации

Электронный счётчик ADP1 или ADP2 в колонке V-line popular выполняет три функции: считает импульсы от генератора импульсатора (двух- или трёхканальный, с выходом «открытый коллектор»), управляет включением насосного моноблока и клапана ON-OFF, а также выводит данные на дисплей и сумматор. Но для современной автоматизированной заправки этого недостаточно:

• Нет удалённого управления. Чтобы запустить налив, оператору нужно физически подойти к колонке. Нельзя задать лимит на водителя, запретить заправку определённым картам, остановить налив дистанционно.
• Нет автоматической фиксации. Данные о выдаче топлива не поступают в базу — только на бумажный чек или в память счётчика, которую нужно вручную снимать сервисной клавиатурой.
• Сложности с калибровкой. Для настройки коэффициента импульсов и смены цены требуется фирменный ИК-пульт. При его отсутствии или поломке счётчик становится «чёрным ящиком».
• Ошибки без диагностики. Импульсатор контролируется счётчиком ADP — при неисправности выдача блокируется, но удалённо этот код ошибки не увидеть.

Выход — «отвязать» учёт от родного счётчика ADP, оставив гидравлику и механику колонки, и передать управление контроллеру «Квота». Либо, если счётчик окончательно вышел из строя или неудобен в обслуживании, заменить его на плату управления ТРК Гарвекс.

Два пути: прямое подключение к Квоте или замена платы

1. Прямое подключение к контроллеру «Квота»

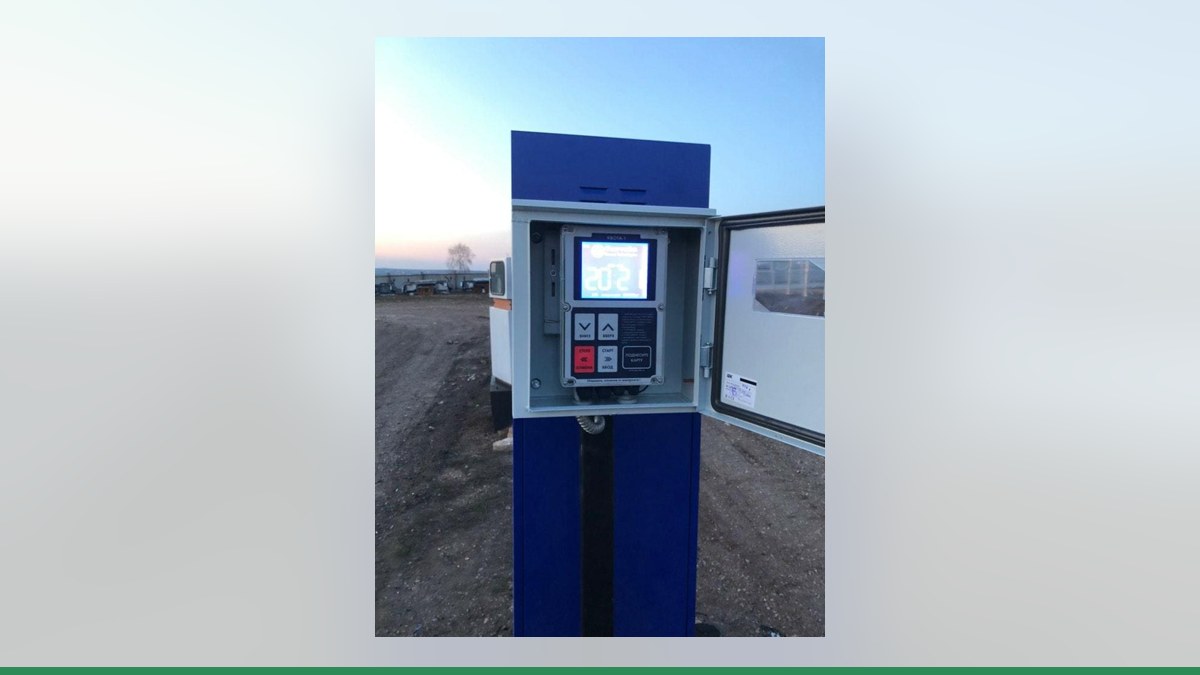

Этот способ подходит, если электроника колонки (счётчик ADP) ещё работает, но не устраивает отсутствие автоматизации. Контроллер «Квота» подключается напрямую к генератору импульсов колонки, пускателю насоса, клапану и датчику подъёма пистолета — без протоколов и промежуточных устройств.

Как это работает: контроллер сам считает импульсы от генератора (заранее вводится коэффициент «импульсов на литр»), через свои реле включает насос и клапан, отслеживает момент снятия пистолета. Если импульсы пропадают при открытом клапане — Квота аварийно останавливает выдачу. Это значит, что штатный счётчик ADP в этой схеме фактически не участвует в управлении — он может оставаться в колонке как резервный индикатор, но учёт ведёт Квота.

Какие контроллеры подходят: - Квота-2 — подключается один полноценный пост (с двухканальным счётчиком импульсов, поддержкой клапана снижения расхода) или два упрощённых (с одноканальным счётчиком). Устанавливается вне взрывоопасной зоны. - Квота-3 — до четырёх постов, из них один полноценный прямым подключением, остальные — по RS-485. Взрывозащищённый корпус, работает от −60 до +50 °C, что актуально для улицы.

Что важно: протоколы не используются — только провода от генератора импульсов, пускателя, клапана и датчика пистолета. Никаких настроек обмена по RS-485. Счётчик ADP в этом варианте либо отключается, либо остаётся в режиме «пассивного повторителя» — инженеры решают по схеме колонки.

2. Замена платы управления на плату ТРК Гарвекс

Если электроника колонки (счётчик ADP) вышла из строя, не поддаётся ремонту или владелец хочет полностью уйти от устаревшей архитектуры, оптимальный вариант — замена. Вместо ADP устанавливается плата управления ТРК от Гарвекс. Эта плата сама управляет насосом, клапанами, генераторами импульсов, подключается к дисплею и кнопкам колонки, а настройка выполняется через меню и по Wi-Fi.

Модернизация V-line popular 8991.4xx/S в этом случае: - Демонтируется штатный счётчик ADP. - На его место (или в шкаф управления) монтируется плата Гарвекс — подбор по осмотру колонки, поскольку конфигурация гидравлики, разъёмы и цепи отличаются от модели к модели. - Плата связывается с контроллером «Квота-2» или «Квота-3» уже по RS-485 — то есть по протоколу, который использует сам Гарвекс (отличному от EASY-CALL). Колонка получает команды от Квоты, а Квота передаёт данные в облачный сервис АЗС-Онлайн.

Плюсы замены: полностью современная электроника, работа с любыми датчиками, быстрая диагностика, возможность настройки без сервисного пульта (через меню платы или по Wi-Fi), интеграция с учётной системой.

Минус: колонка после замены платы перестаёт быть оригинальной ADAST — это уже гибрид с электроникой Гарвекс. Требуется поверка (уточните у инженеров).

Сравнение вариантов

Как подключить и настроить учёт: порядок работ

Для обоих вариантов алгоритм действий одинаков на начальном этапе — владелец должен предоставить данные колонки. Самостоятельно подключать Квоту или менять плату без схемы не рекомендуется, так как у колонок ADAST разных выпусков отличаются цепи запуска насоса, типы контактов датчика пистолета и количество каналов импульсатора (двух- или трёхканальный).

Шаг 1. Фото шильдика и платы колонки. Инженеры Гарвекс должны увидеть модель (V-line popular 8991.4xx/S), тип счётчика ADP (ADP1 или ADP2), фото разъёмов платы и шильдика с серийным номером. По этим данным определяется: - какой импульсатор установлен (2- или 3-канальный); - тип контакта датчика пистолета (нормально замкнутый или нормально разомкнутый); - напряжение питания цепей управления; - можно ли подключиться напрямую (есть ли свободные выводы для реле) или нужна замена платы.

Шаг 2. Выбор схемы подключения. После осмотра инженеры предлагают один из вариантов. Если вариант — прямое подключение: - в контроллере настраивается тип поста (прямое подключение, счётчик импульсов); - задаётся коэффициент импульсов на литр (берётся из паспорта счётчика колонки либо снимается экспериментально); - настраивается тип контакта датчика пистолета; - настраивается режим клапана (включать реле при старте, выключать при наборе дозы).

Если вариант — замена платы: - подбирается плата управления ТРК Гарвекс по геометрии и разъёмам; - плата монтируется в колонку, подключается к генератору, пускателю, клапану, датчику пистолета и дисплею; - плата настраивается через меню (или по Wi-Fi): тип датчика, калибровка импульсов, параметры связи по RS-485.

Шаг 3. Пробный налив в мерник. После сборки схемы выполняется контрольный налив в мерник. Коэффициент импульсов на литр корректируется до достижения паспортной точности дозирования. Для прямого подключения эта операция проводится в меню Квоты. Для замены платы — в меню платы Гарвекс.

Шаг 4. Настройка связи с облачным сервисом. Контроллер (Квота-2 или Квота-3) подключается к серверу АЗС-Онлайн через GSM-модуль (SIM-карта) или проводную сеть. Проверяется, что заправки поступают в личный кабинет: видны дата, объём, номер колонки, идентификатор водителя.

Шаг 5. Заведение водителей, карт и лимитов. В веб-интерфейсе АЗС-Онлайн администратор заводит пользователей, назначает топливные карты или пин-коды, устанавливает лимиты на водителя или группу (литры в день, на одну заправку, по видам топлива). Также настраивается интеграция с 1С (если требуется) и мониторинг остатков в резервуарах.

Важно: после любого вмешательства в электронику колонки, влияющего на учёт топлива, требуется поверка. Её порядок и необходимость в вашем конкретном случае уточните у инженеров Гарвекс на этапе согласования схемы.

Вывод: с чего начать модернизацию

Модернизировать колонку ADAST V-line popular 8991.4xx/S реально — без полной замены гидравлики. Два пути покрывают большинство ситуаций: от простого «прикручивания» контроллера к существующей электронике до замены устаревшего счётчика на современную плату.

Первый шаг — не покупка оборудования, а консультация. Инженеры Гарвекс подбирают схему по состоянию колонки: нужно сфотографировать шильдик (модель, серийный номер) и плату управления с разъёмами, отправить на контакты Гарвекс. После анализа станет ясно — хватит прямого подключения к Квоте-2 или Квоте-3, либо понадобится замена на плату управления ТРК Гарвекс.

В обоих случаях итогом станет работающая мини-АЗС с удалённым доступом, автоматическим учётом и интеграцией с облачным сервисом АЗС-Онлайн. Отправляйте фото — инженеры подберут схему.
