Wayne SU86X (плата SU80X) на мини-АЗС: учёт через АЗС-Онлайн

На мини-АЗС или ведомственной заправке важен не только сам налив, но и точный учёт: кто заправился, сколько топлива выдано и как операция отразилась в отчётах. Если колонка обозначена как Wayne SU86X и оснащена платой SU80X, путь к учёту через АЗС-Онлайн начинается с проверки электроники. По фото платы и шильдика инженеры Гарвекс определяют, можно ли подключить контроллер напрямую, использовать обмен по RS-485 или целесообразнее заменить плату управления. Заранее гарантировать совместимость нельзя.

Что важно знать о плате SU80X

CPU BOARD SU80X разработана Wayne Dresser и применяется в колонках Meksan. В основе — 8-разрядный микропроцессор 80C31. Плата взаимодействует с пистолетами через оптоизоляцию, связью с ПК оператора через последовательный порт, управляет насосами и связана со счётчиками литража. Она может обслуживать несколько пистолетов и видов топлива под управлением ПК оператора. Холодный старт выполняется кнопками 1 и 7.

Эти сведения помогают понять устройство платы, но не дают готового ответа о её совместимости с контроллером учёта. Наличие последовательного порта само по себе не подтверждает возможность обмена с «Квотой» по RS-485. Возможность такого подключения инженеры проверяют отдельно по модели электроники и документации.

Три варианта организации учёта

На мини-АЗС обычно рассматривают три схемы. Какую из них выбрать, зависит от состояния колонки, доступности сигналов и возможности корректно управлять насосом и клапанами.

Прямое подключение

При прямой схеме протоколы связи не используются: контроллер принимает импульсы от генератора и управляет оборудованием через реле. В настройках задают коэффициент «импульсов на литр», тип контакта датчика пистолета, насос и клапан. При пропадании импульсов «Квота» останавливает насос.

Для контроллера «Квота-2» возможен один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. На практике важно не только найти нужные провода, но и разобраться, как подключение повлияет на штатное управление колонкой. Поэтому схему нельзя выбирать только по названию модели.

Обмен по RS-485 или замена платы

При управлении по RS-485 собственная электроника колонки выполняет учёт литров. Контроллер передаёт команды и получает результат налива. Применимость такого варианта к плате SU80X не подтверждена: её устанавливают только после проверки инженерами Гарвекс.

Если связь с платой организовать нельзя или имеющаяся электроника не подходит для выбранной схемы, рассматривают замену на плату управления ТРК Гарвекс. Это не автоматическое решение для любой колонки: инженеры сначала оценивают её конструкцию и доступные подключения.

Как подключить и настроить учёт

Работы удобно вести последовательно — от идентификации платы до проверки передачи заправок в облачный сервис.

1. Подготовить данные о колонке. Сфотографировать шильдик, плату SU80X и доступные клеммы, чтобы были различимы маркировки. Если есть паспорт или схема подключения, приложить их к запросу.
2. Выбрать схему. Инженеры Гарвекс оценивают, доступны ли импульсный генератор, пускатель насоса, клапаны и датчик пистолета, либо возможен обмен по RS-485. При необходимости рассматривают замену платы. Подбор выполняют после осмотра колонки или изучения паспорта и фото.
3. Настроить пост в «Квоте». В зависимости от выбранного варианта задают тип поста, коэффициент импульсов, параметры насоса и клапана, тип датчика пистолета или адрес для обмена по RS-485.
4. Проверить налив. Выполнить пробный отпуск топлива в мерник и сверить показания. При необходимости поправить коэффициент импульсов, чтобы данные контроллера соответствовали фактическому объёму.
5. Подключить передачу данных. Контроллер передаёт заправки в сервис АЗС-Онлайн через SIM-карту или проводную сеть. Если связь временно пропадёт, операции сохраняются в памяти контроллера и отправляются на сервер после восстановления соединения.
6. Настроить учёт для сотрудников. В АЗС-Онлайн заводят водителей, карты или пин-коды, задают лимиты топлива для водителей и групп, используют отчёты и контроль резервуаров.

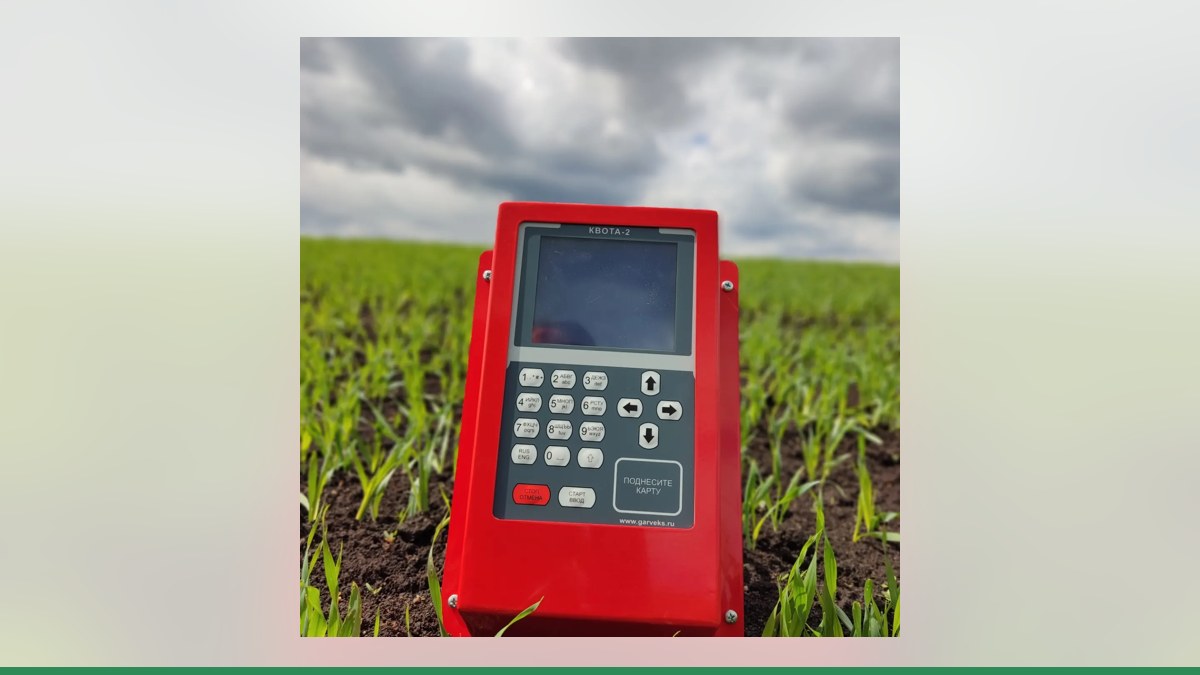

Для хранения и передачи операций можно рассмотреть контроллер Квота-2. Он рассчитан на работу до двух постов и устанавливается вне взрывоопасной зоны. Конкретный вариант подключения к SU80X при этом всё равно требует отдельной технической оценки.

Что даст АЗС-Онлайн владельцу заправки

Сервис работает в связке «Квота + колонка» и помогает контролировать заправки без постоянного присутствия оператора. Владелец может назначать лимиты водителям и группам, разрешать заправку по картам или пин-кодам, удалённо запускать колонку и просматривать отчёты в реальном времени. Также доступны контроль резервуаров, интеграция с 1С и мониторинг транспорта.

Перед настройкой стоит определить, какие задачи нужны именно вашей заправке: только регистрация объёмов, распределение топлива по водителям или также удалённый контроль остатков. От этого зависит конфигурация оборудования и сервиса.

Итог

Для Wayne SU86X с платой SU80X возможны прямое подключение, управление по RS-485 при подтверждённой совместимости или замена платы управления. По одному названию платы нельзя заранее определить подходящую схему. Отправьте инженерам Гарвекс фото шильдика и платы колонки — они оценят подключение и предложат вариант учёта через «Квоту» и АЗС-Онлайн. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс. Для связи доступны контакты.
