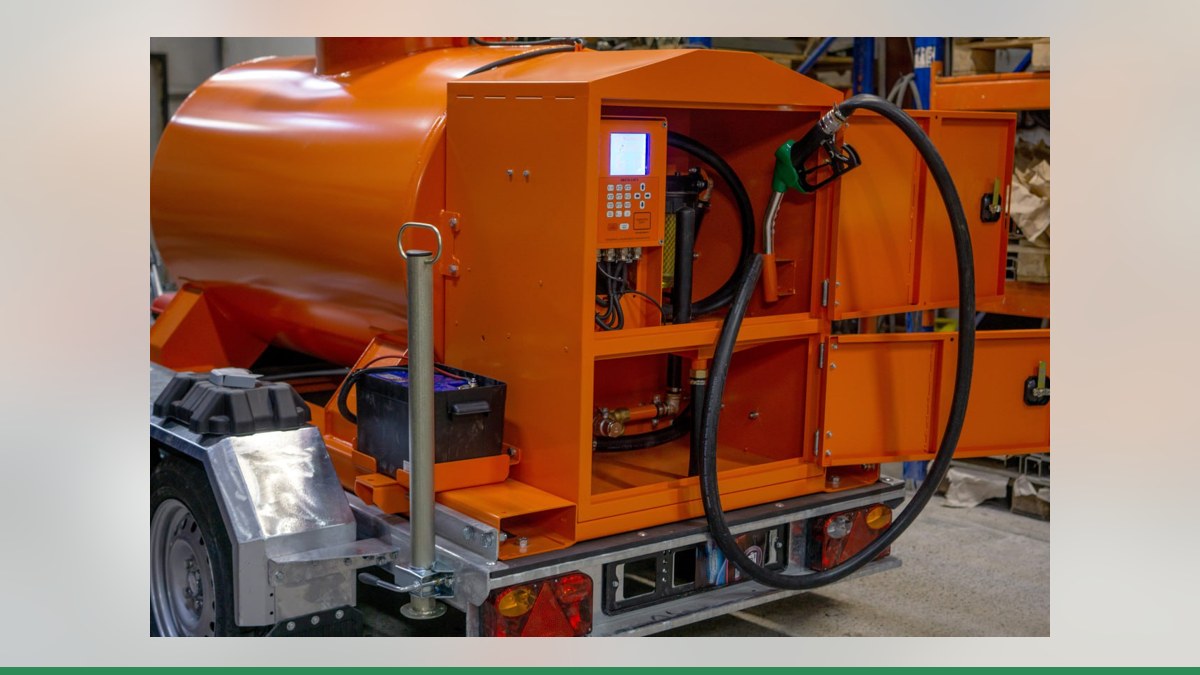

Учёт топлива на мини-АЗС с ТРК Wayne через АЗС-Онлайн

Если на мини-АЗС, КАЗС или ведомственной заправке стоят колонки Wayne, учёт топлива всё равно нужно свести в одну понятную систему: кто заправился, сколько литров отпущено, сколько осталось в резервуаре и как всё это попадает в отчёты. Ниже — как это делается связкой «контроллер Квота + колонка + облако» и какие варианты подключения реальны для Wayne.

Что внутри колонки Wayne и почему это важно для учёта

Wayne (Dresser Wayne, впоследствии подразделение GE Energy, сегодня входит в Dover Fueling Solutions) — производитель топливораздаточных колонок и электроники для АЗС. В России встречаются как классические колонки с вычислителями X2000 и X2003, так и более новые линейки Global, Ovation, Vista и Helix.

Модели разные, а «учётная» часть устроена похоже. В гидравлическом блоке — насос, поршневой или иной счётчик, электромагнитные клапаны и импульсный датчик. В современных колонках Wayne это встроенный пульсер WIP, передающий данные в электронный модуль. Управляет колонкой вычислитель X2000/X2003 или модуль iGEM (Intelligent Global Electronics Module) в головке колонки; к нему подключены датчики положения пистолета, дисплеи и пускатели насосов.

Для системы управления важна связь. Основной протокол Wayne — DART по RS-485 (9600 бод). У X2000 встречается и подключение по токовой петле: переключатель на плате выбирает между петлёй и RS-485. Модуль iGEM поддерживает DART, IFSF LON и ряд других протоколов (токовые петли, ATCL, Nuovo Pignone), выбор — параметром F20.

Практический вывод: у колонки есть импульсный выход, клапаны, пускатель насоса и, как правило, собственная электроника. От того, к чему именно есть доступ на конкретной ТРК, и зависит схема учёта.

Два способа, которыми Квота управляет колонкой

Прямое подключение

Контроллер сам считает импульсы генератора импульсов колонки: в настройке задаётся коэффициент «импульсов на литр». Насос и клапан «Квота» включает своими реле, следит за датчиком пистолета (тип контакта — нормально замкнутый или нормально разомкнутый) и останавливает насос, если импульсы пропали. Протоколы связи здесь не нужны — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

На один контроллер Квота-2 или Квота-3 — один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Управление по RS-485

Здесь литры считает электроника самой колонки, а контроллер по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так «Квота» работает с колонками с электроникой «Топаз» и с Квота-Р. По RS-485 Квота-2 управляет до 2 постов, Квота-3 — до 4. Варианты можно совмещать: например, Квота-3 — один пост прямым подключением и ещё три по RS-485.

Отдельно подчеркнём: возможность связи по протоколу DART (RS-485) с контроллером «Квота» не подтверждена — её проверяют инженеры Гарвекс. И речь не о «переводе протоколов один в один»: DART — протокол Wayne, у других производителей свои протоколы, ставить между ними знак равенства нельзя.

Замена платы управления

Если электроника колонки устарела или несовместима, её можно заменить платой управления ТРК Гарвекс: она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, настройка — через меню и по Wi-Fi. Подбор платы делают по осмотру колонки.

Линия RS-485 — это витая пара, устройства подключаются цепочкой без ответвлений, на концах линии ставятся терминирующие резисторы.

Как подключить и настроить учёт

1. Соберите данные по колонке. Фото шильдика и платы, модель, число сторон и продуктов на сторону. По этим материалам инженеры Гарвекс выбирают схему подключения.
2. Настройте пост в контроллере. Тип поста, коэффициент импульсов, насос, клапан, датчик пистолета — либо адрес поста по RS-485.
3. Проведите пробный налив в мерник и поправьте коэффициент импульсов по факту.
4. Подключите связь — SIM-карту (GSM) или проводную сеть — и проверьте, что заправки приходят в АЗС-Онлайн.
5. Заведите в облаке водителей, карты, лимиты и настройте отчёты.

Что даёт АЗС-Онлайн

Сервис работает в связке «Квота + колонка» и закрывает ежедневные задачи владельца: лимиты топлива на водителя и группу, авторизация по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграция с 1С и мониторинг транспорта. Контроллер передаёт заправки через SIM-карту или проводную сеть, а если связь пропала — заправки хранятся в памяти контроллера и уходят на сервер позже.

Для справки по линейке: Квота-1 и Квота-2 — интерфейс RS-485, связь через GSM-модуль, до 2 постов, до 4 датчиков уровня, память 8192 операции и 4096 пользователей, установка вне взрывоопасной зоны. Квота-3 — RS-485 и Ethernet, связь GSM, Wi-Fi, LAN, взрывозащищённый корпус, до 4 постов (прямым подключением — один полноценный или два упрощённых, остальные по RS-485), работа от −60 до +50 °C. Квота-Р — электроника колонки «Нева-Р» в корпусе контроллера на один пост: управление насосом и клапаном, подключение генератора импульсов и датчика пистолета, кнопки «Старт/Стоп»; работает в паре с Квота-2 или Квота-3.

Важный организационный момент: после вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Что дальше

Для Wayne реалистичны два пути: прямое подключение, если есть доступ к генератору импульсов, пускателю насоса и клапанам, либо замена платы управления. Оба варианта оцениваются только после осмотра — заранее обещать совместимость никто не станет.

Самый быстрый способ начать — отправить инженерам Гарвекс фото шильдика и платы вашей колонки Wayne. По ним специалисты предложат схему, подберут контроллер и подскажут порядок настройки. Контакты — на странице контактов Гарвекс.
