Wayne X2003 на мини-АЗС и ведомственной заправке: учёт топлива через АЗС-Онлайн

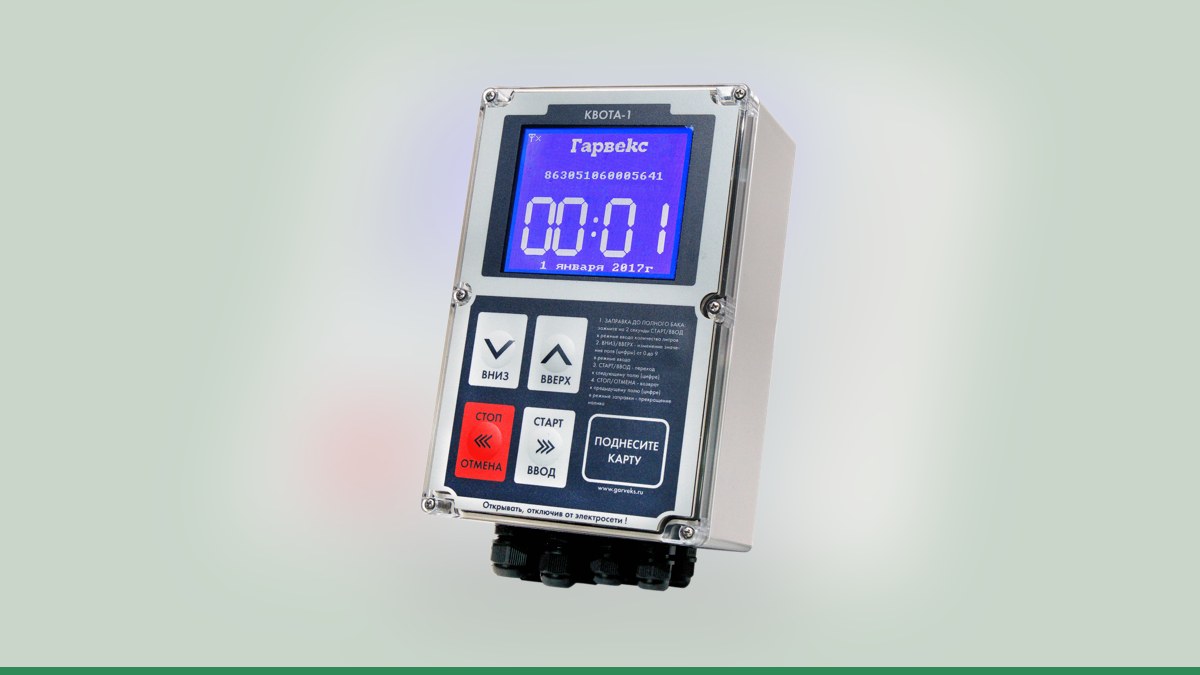

Колонки Wayne с вычислителем X2003 до сих пор работают на многих ведомственных заправках, мини-АЗС и КАЗС. Их механика надёжна, гидравлика живуча, но электроника учёта устарела: данные не передаются в бухгалтерию, нет централизованного контроля за водителями, а сводки по остаткам топлива собирают вручную. Решение — модернизировать узел учёта без замены самой колонки. Подключив контроллер «Квота» от Гарвекс к Wayne X2003, вы получаете автоматический сбор заправок в реальном времени, удалённый контроль резервуаров и отчёты в облачном сервисе АЗС-Онлайн.

Что такое Wayne X2003 и почему его стоит модернизировать

Вычислитель X2003 (модификация X2003-6/8 производства Wayne Germany/Wayne Italiana) — это электронный блок управления колонкой. Он отвечает за подсчёт отпущенного топлива по сигналам от импульсного датчика, управляет насосом и клапанами, отображает дозу и цену на дисплее. Заводская документация (руководство по программированию SW X208LC040305T) датирована концом 1990-х, и интерфейсы связи того времени — DART по RS-485 или токовая петля — сегодня редко стыкуются с современными системами учёта без дополнительных преобразователей.

На смену штатному вычислителю приходит контроллер учёта топлива «Квота». В зависимости от состояния колонки и бюджета возможны два принципиально разных пути:

Прямое подключение к генератору импульсов

Если электроника X2003 ещё работает, но не устраивает её изолированность, можно оставить вычислитель на месте и «врезаться» в цепь генератора импульсов. Контроллер Квота-2 или Квота-3 подключают напрямую: - к выводам генератора импульсов (счётчик топлива); - к пускателю насоса и электромагнитному клапану (через реле контроллера); - к датчику подъёма пистолета (нормально замкнутый или нормально разомкнутый контакт).

При такой схеме Квота сама считает литры, задав в настройках коэффициент «импульсов на литр», включает и выключает насос, отслеживает обрыв импульсов. Протоколы связи не используются — только провода. Это одностоечное подключение: один полноценный пост (с двухканальным счётчиком и клапаном снижения расхода) или два упрощённых (одноканальный счётчик) на один контроллер.

Замена электроники на плату управления Гарвекс

Если вычислитель X2003 окончательно вышел из строя, найти оригинальную плату сложно или дорого, проще заменить узел управления целиком. Плата управления ТРК Гарвекс устанавливается в корпус колонки, подключает к себе насос, клапаны, генератор импульсов, датчик пистолета, дисплей и кнопки. Настройка — через меню на дисплее и по Wi-Fi. Плата работает в паре с контроллером Квота-2 или Квота-3 по протоколу RS-485.

Что не подходит: DART и другие протоколы

Штатный протокол связи Wayne — DART по RS-485. В теории он позволяет управлять колонкой внешней системой, но на практике возможность сопряжения с контроллером Квота проверяется индивидуально: инженеры Гарвекс смотрят модель электроники, версию прошивки и совместимость. Полагаться на гарантированную работу без теста не стоит. Поэтому для статьи реалистичны только прямое подключение или замена платы.

Сравнение вариантов подключения

Как подключить и настроить учёт

Порядок работ стандартный для любого способа:

1. Диагностика. Владелец отправляет фото шильдика колонки и платы управления (или вычислителя X2003) инженерам Гарвекс. По снимкам специалисты определяют тип генератора импульсов, наличие датчика пистолета, напряжение питания и выбирают схему — прямое подключение или замена платы.

2. Монтаж. Если выбрано прямое подключение, контроллер Квота-2 или Квота-3 устанавливают вне взрывоопасной зоны (в операторной, щитовой). К колонке прокладывают кабели: сигнальные от генератора импульсов и датчика пистолета, силовые на насос и клапан. Если замена платы — демонтируют старый вычислитель, монтируют плату управления ТРК Гарвекс и соединяют её с Квотой по RS-485.

3. Настройка поста. В меню контроллера задают: - тип поста (прямой или RS-485); - для прямого — коэффициент импульсов (например, 100 импульсов на литр), время задержки клапана, тип контакта датчика пистолета; - для RS-485 — адрес устройства.

4. Пробный налив. Заправляют мерник, сравнивают показания колонки и контроллера, при необходимости корректируют коэффициент импульсов.

5. Подключение связи. Контроллер передаёт данные в облачный сервис через встроенный GSM-модуль (Квота-1, Квота-2, Квота-3) или по Ethernet (Квота-3). Если связь временно отсутствует, заправки сохраняются в памяти и уходят при восстановлении.

6. Настройка АЗС-Онлайн. В личном кабинете заводят водителей, привязывают карты или пин-коды, назначают лимиты топлива (на день, неделю, месяц, на группу). Система автоматически формирует отчёты по каждой заправке, по остаткам в резервуарах и может интегрироваться с 1С.

Важно: после любого вмешательства в электронику колонки, влияющую на учёт топлива, требуется внеочередная поверка — уточните необходимость и порядок у инженеров Гарвекс.

Вывод: что даёт модернизация

Вы не заменяете саму колонку Wayne X2003 — её гидравлика и корпус остаются. Меняется только узел учёта. Экономия бюджета очевидна, а функционал становится современным: - авторизация водителей картами или пин-кодами; - гибкие лимиты налива; - отчёты в реальном времени из любой точки; - мониторинг уровня топлива в резервуарах; - интеграция с 1С и системами мониторинга транспорта.

Подходит ли ваша колонка для прямого подключения или лучше заменить электронику — определит только осмотр. Чтобы получить схему и список работ, отправьте фото шильдика и платы вашего Wayne X2003 через контакты Гарвекс. Инженеры подготовят решение под вашу конфигурацию.
